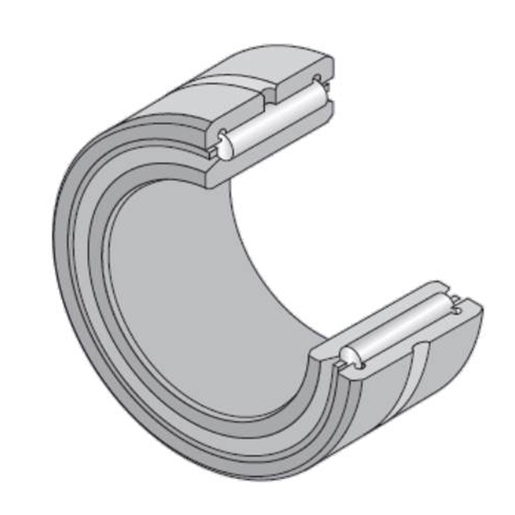

Игольчатый роликоподшипник, массивные кольца, с внутренним кольцом, буртики с обеих сторон, отверстие для смазывания
3D файл
Технический паспорт

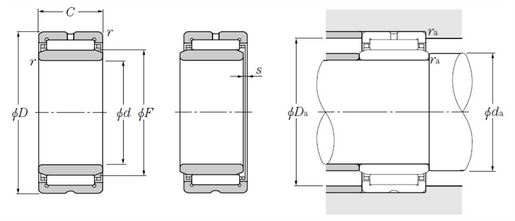

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | NTN |
| d - Внутренний диаметр | 22 mm |
| D - Наружный диаметр | 34 mm |
| C - Ширина подшипника, штампованного стакана или наружного кольца | 16 mm |
| F - Диаметр вписанной окружности роликов | 26 mm |
| rs - Минимальный радиус галтели | 0,3 mm |
| s - Максимальное осевое смещение | 0,5 mm |
| Отверстия для пересмазывания в наружном кольце | Да |
| k - диаметр отверстия | 2,5 mm |
| Обозначение внутреннего кольца | 1R22X26X16 |
| Отверстия для пересмазывания во внутреннем кольце | Нет |
| Класс радиального зазора | C3 Специальный |
| Класс точности | P0 |
| Вес | 0,046 kg |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| Cr - Номинальная динамическая грузоподъемность | 15,6 kN |
| C0r - Номинальная статическая грузоподъемность | 23,6 kN |
| Nlim - Предельная скорость при смазывании консистентной смазкой | 10000 tr/min |
| Nlim - Предельная скорость при смазывании маслом | 15000 tr/min |
| Tmin - Мин. рабочая температура | -20 °C |
| Tmax - Макс. рабочая температура | 120 °C |
| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da min - Минимальный диаметр буртика вала | 24 mm |
| Da max - Максимальный диаметр буртика корпуса | 32 mm |
| ras max - Максимальный радиус галтели вала и корпуса | 0,3 mm |
