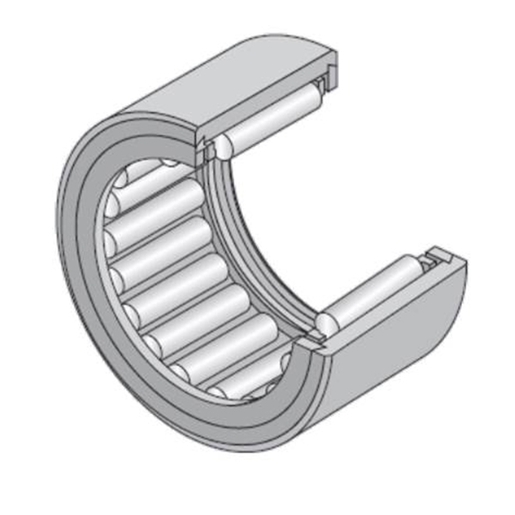

Игольчатый роликоподшипник, массивное кольцо, без внутреннего кольца, буртики с обеих сторон
Загрузки3D файл
Технический паспорт
Свяжитесь с намиСпесификацияРАЗМЕРЫ ИЗДЕЛИЯ | Fw - Вписанный диаметр роликов | 9 mm |
D - Наружный диаметр | 16 mm |
C - Ширина подшипника, штампованного стакана или наружного кольца | 16 mm |
rs - Минимальный радиус галтели | 0,3 mm |
Отверстия для пересмазывания в наружном кольце | Да |
k - диаметр отверстия | 2 mm |
Класс радиального зазора | C3 Специальный |
Класс точности | P0 |
Вес | 0,013 kg |
Марка | NTN |

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | Cr - Номинальная динамическая грузоподъемность | 5,5 kN |
C0r - Номинальная статическая грузоподъемность | 6,4 kN |
Nlim - Предельная скорость при смазывании консистентной смазкой | 20000 tr/min |
Nlim - Предельная скорость при смазывании маслом | 30000 tr/min |
Tmin - Мин. рабочая температура | -20 °C |
Tmax - Макс. рабочая температура | 100 °C |
РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | Da max - Максимальный диаметр буртика корпуса | 10,5 mm |
ras max - Максимальный радиус галтели вала и корпуса | 0,3 mm |
