NKX35T2Z - NTN

NKX35T2Z

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

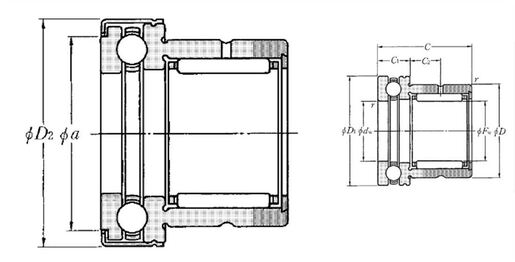

РАЗМЕРЫ ИЗДЕЛИЯ

Fw - Вписанный диаметр роликов 35 mm
dw - Диаметр отверстия кольца вала 35 mm
D - Наружный диаметр 47 mm
D2 - Наружный диаметр упорного подшипника 53 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 30 mm
C1 - Высота упорного подшипника 12 mm
C2 - Расположение отверстия 9 mm
a - Диаметр упорного подшипника 47,7 mm
rs - Минимальный радиус галтели 0,6 mm
Отверстия для пересмазывания в наружном кольце Да
Класс точности P0
Вес 0,175 kg
Марка NTN

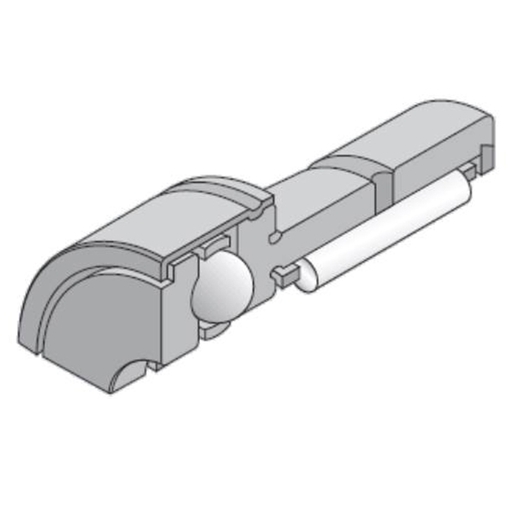

Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 20 kN
Ca - Номинальная динамическая осевая грузоподъемность 20,4 kN
C0r - Номинальная статическая грузоподъемность 36 kN
C0a - Номинальная статическая осевая грузоподъемность 44,5 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 3900 tr/min
Nlim - Предельная скорость при смазывании маслом 5600 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 120 °C

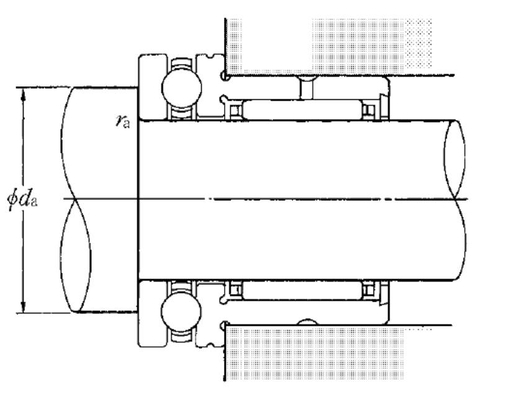

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 45 mm
ras max - Максимальный радиус галтели вала и корпуса 0,6 mm
Product classification image
