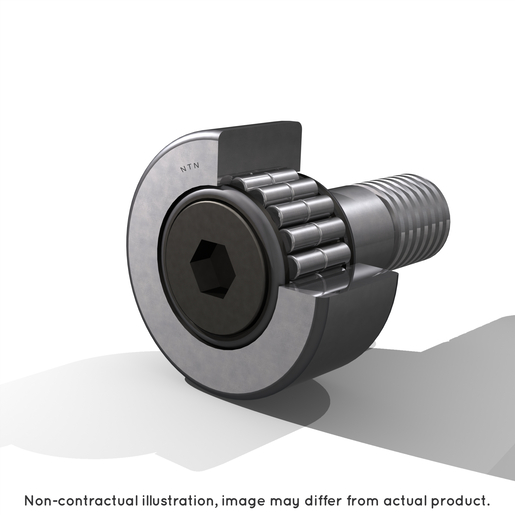

NUKR100XH/3AS - NTN

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

D - Наружный диаметр 100 mm
d1 - Диаметр вала 36 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 43 mm
F - Диаметр вписанной окружности роликов 48,5 mm
B - Ширина подшипника/внутреннего кольца 46 mm
B1 - Общая длина вала 120 mm
B2 - Длина осевого стержня 74 mm
G - Обозначение резьбы вала M36X1.5
G1 - Длина резьбы вала 38 mm
C1 - Расстояние между поверхностью ролика и поверхностью шайбы 1,5 mm
m - Обозначение резьбового отверстия для смазки Rc 1/8
e - Входной диаметр ролика или кольца 53 mm
Макс. момент затяжки 14 N-m
Подшипник с / без сепаратора Без
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 3,08 kg
Марка NTN

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 119 kN
C0r - Номинальная статическая грузоподъемность 167 kN
Нагрузочная способность цилиндрического наружного кольца 79 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 2000 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 120 °C
