NUKR150/3AS - NTN

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

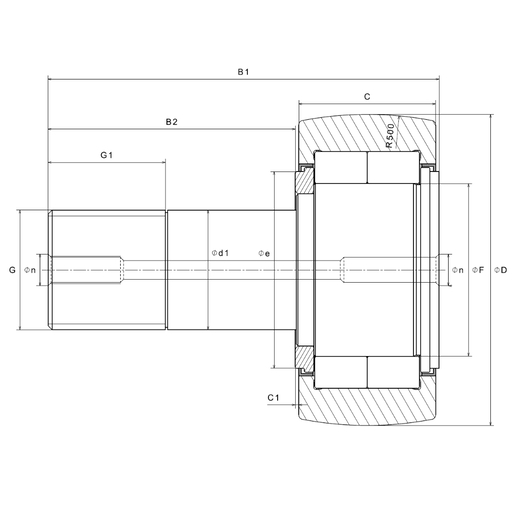

РАЗМЕРЫ ИЗДЕЛИЯ

D - Наружный диаметр 150 mm
d1 - Диаметр вала 52 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 60 mm
F - Диаметр вписанной окружности роликов 75,5 mm
B - Ширина подшипника/внутреннего кольца 63 mm
B1 - Общая длина вала 170 mm
B2 - Длина осевого стержня 107 mm
G - Обозначение резьбы вала M52X1.5
G1 - Длина резьбы вала 52 mm
C1 - Расстояние между поверхностью ролика и поверхностью шайбы 1,5 mm
n - Осевой размер до смазочного отверстия 8 mm
m - Обозначение резьбового отверстия для смазки Rc 1/8
e - Входной диаметр ролика или кольца 85,5 mm
R - Радиус опорной части ролика 500 mm
Макс. момент затяжки 1950 N-m
Подшипник с / без сепаратора Без
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 9,7 kg
Марка NTN

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 258 kN
C0r - Номинальная статическая грузоподъемность 380 kN
Нагрузочная способность сферического наружного кольца 22 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 1300 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 120 °C
