NUP209ENRG15J30 - SNR

NUP209ENRG15J30

Однорядный роликовый подшипник с разъёмным стопорным кольцом, с сепаратором из полиамида

Однорядные цилиндрические  оликоподшипники выдерживают значительные радиальные нагрузки. Стандартные серии ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) доступны с различными типами сепараторов, диаметрами отверстия и фиксирующими кольцами.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

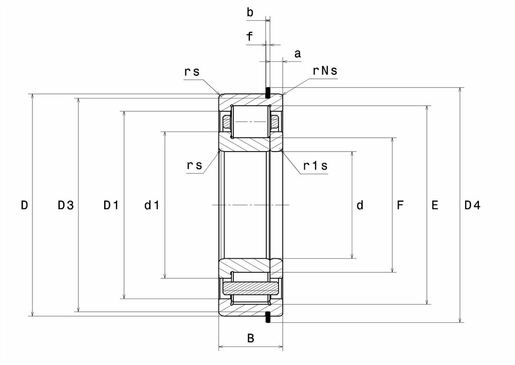

РАЗМЕРЫ ИЗДЕЛИЯ

d 45 mm
D 85 mm
B 19 mm
E 76,5 mm
F 54,5 mm
d1 59 mm
D1 73,3 mm
a min 3,07 mm
a max 3,28 mm
Ca min 4,67 mm
Ca max 4,98 mm
rNs min 0,6 mm
D3 max 81,81 mm
b min 1,9 mm
b max 2,2 mm
r0 max 0,6 mm
D4 max 91,6 mm
f 1,65 mm
Обозн. стопорного кольца R85
rs min 1,1 mm
r1s min 1,1 mm
Класс радиального зазора C3
Вес 0,457 kg
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Производительность при динамической нагрузке (C) 64,8 kN
Производительность при статической нагрузке (C0) 68,9 kN
Предельная усталостная нагрузка (Cu) 8,4 kN
Nref 6900 tr/min
Nlim 9900 tr/min
Предельная скорость масла Lub 8100 tr/min
Предельная скорость смазки Lub 6700 tr/min
Мин. рабочая температура (Tmin) -20 °C
Макс. рабочая температура (Tmax) 120 °C
Собственная частота сепаратора (60 об./мин.) 0,416 Hz
Собственная частота беговых дорожек (60 об./мин.) 5,787 Hz
Собственная частота B.E. (60 об./мин.) 6,24 Hz
Собственная частота B.I. (60 об./мин.) 8,76 Hz

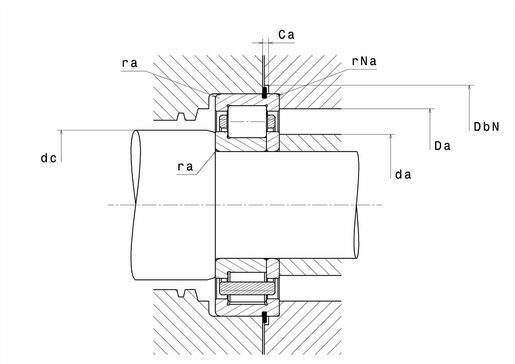

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min 51,5 mm
dc min 61 mm
Da max 78,5 mm
DbN min 93 mm
ra max 1 mm
r1a max 1 mm
rNa max 0,6 mm
