NUTR309/3AS - NTN

NUTR309/3AS

Игольчатый роликоподшипник, ролик на оси, бессепараторный ролик с цилиндрической поверхностью, с внутренним кольцом, защитные пластины с обеих сторон, сферическое наружное кольцо

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

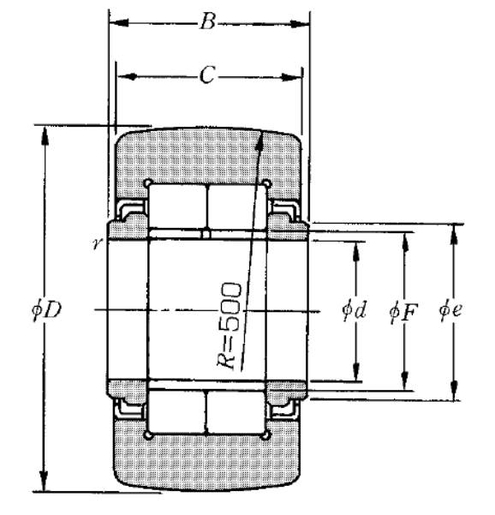

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 45 mm
D - Наружный диаметр 100 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 30 mm
F - Диаметр вписанной окружности роликов 52,5 mm
B - Ширина подшипника/внутреннего кольца 32 mm
e - Входной диаметр ролика или кольца 55 mm
R - Радиус опорной части ролика 500 mm
rs - Минимальный радиус галтели 0,6 mm
Подшипник с / без сепаратора Без
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 1,4 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 92 kN
C0r - Номинальная статическая грузоподъемность 137 kN
Нагрузочная способность сферического наружного кольца 13 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 1900 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 120 °C
