SNOE226CBF - SNR

SNOE226CBF

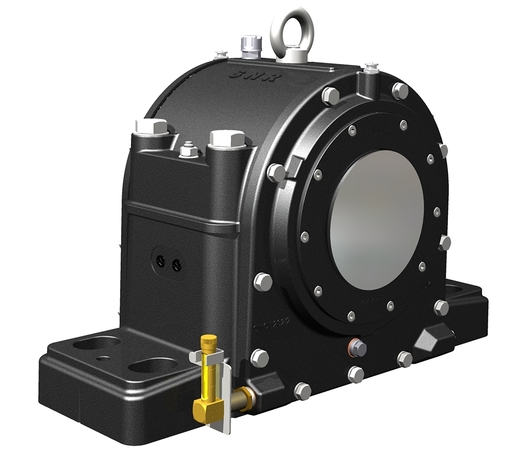

Разъемный подшипниковый корпус из серого чугуна для сферических роликподшипников с цилиндрическим отверстием, для использования с маслом

Разъёмный подшипниковый корпус из серого или высокопрочного чугуна для средней или концевой части вала.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

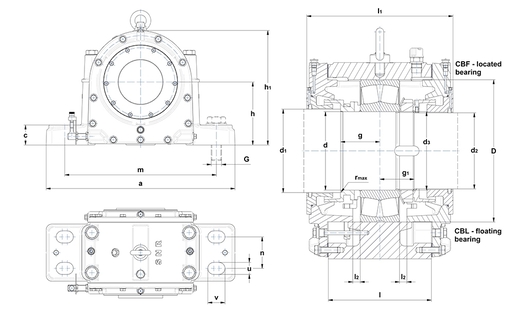

РАЗМЕРЫ ИЗДЕЛИЯ

г - Диаметр вала 130 mm
d1 - Большой внутренний диаметр вала 136 mm
d2 - Малый внутренний диаметр вала 127 mm
d3 - Резьба на валу M130x2
а - Длина корпуса 570 mm
b - Ширина основания корпуса 175 mm
c - Высота основания корпуса 65 mm
g - Расстояние между буртиком со стороны большого вала и центром подшипника. 77 mm
g1 - Расстояние между буртиком со стороны малого вала и центром подшипника. 56 mm
h - Высота центра подшипника 190 mm
h1 - Высота корпуса 345 mm
l - Средняя ширина корпуса 180 mm
l1 - Ширина корпуса по крышкам 269 mm
l2 - Расстояние плавания (x2) 0 mm
м - Расстояние между монтажными отверстиями (длина) 460 mm
n - Расстояние между монтажными отверстиями (ширина) 90 mm
u - Монтажное отверстие (ширина) 36 mm
v - Монтажное отверстие (длина) 50 mm
r - Максимальный радиус галтели заплечика вала 1,6 mm
D - Диаметр посадочного места подшипника 230 mm
Уровень масла 55-75 mm
Количество масла 2300 cm³
Вес 87 kg
Материал корпуса grey cast
Марка SNR
Product classification image

СВЯЗАННЫЕ КОМПОНЕНТЫ - ОБЩИЕ

Подшипник 22226
Гайка KM 26
Стопорная шайба MB 26

СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ

Фетровые полосы (опционально) 9x7,5x529

ВИНТЫ

G - Фиксирующие болты M30
Рекомендованное усилие для фиксирующих болтов 870 N-m
Соединительные болты M20
Рекомендованное усилие для соединительных болтов 260 N-m
Рым-болты M16
