UC312-36G2L3 - SNR

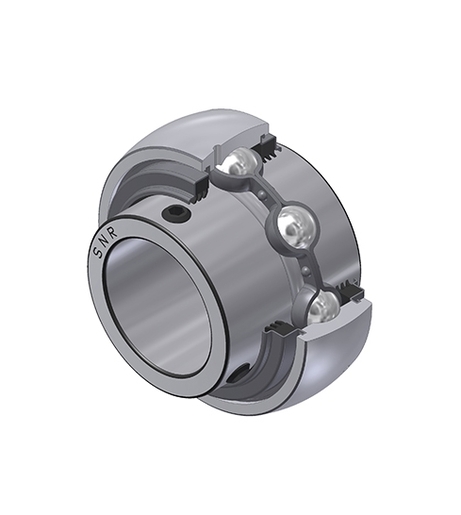

UC312-36G2L3

Сферический наружный диаметр, фиксируется установочным винтом, трехкромочное уплотнение

Корпусные подшипники поставляются с различными стопорными элементами для удобства монтажа

Загрузки

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

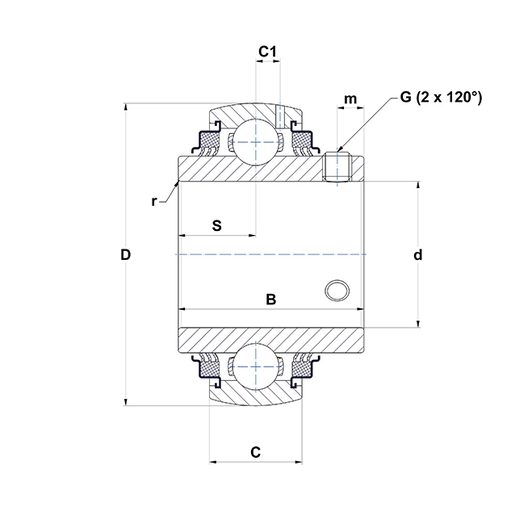

РАЗМЕРЫ ИЗДЕЛИЯ

B - Ширина внутреннего кольца 71 mm
C - Ширина наружного кольца 36 mm
C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки 11,3 mm
d - Диаметр вала 57,15 mm
D - Наружный диаметр наружного кольца 130 mm
G - Размер установочного винта 7/16-20UNF
m - Расстояние до установочного винта 12 mm
r - Радиус внутреннего кольца 2
S - Расстояние от центра дорожки качения до лицевой стороны (противоположная сторона системы фиксации) 26 mm
SW - Размер ключа 5,556 mm
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 81,6 kN
C0 - Статическая грузоподъёмность 51,8 kN
Рабочая температура мин. -20 °C
Рабочая температура макс. 100 °C

ДРУГИЕ ОСОБЕННОСТИ

Вес 2,65 kg
Рекомендованный момент затяжки для стопорных винтов 27,1 N-m
