UC314-44G2 - SNR

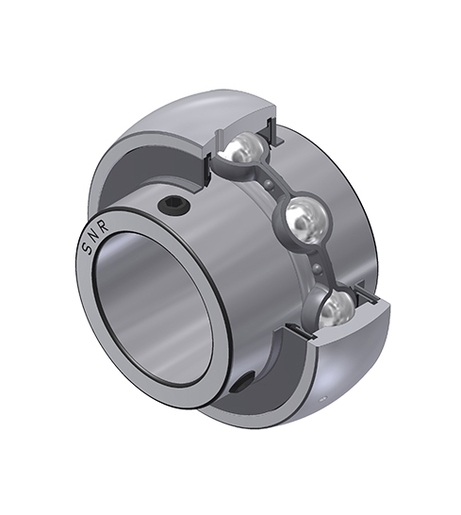

UC314-44G2

Сферический наружный диаметр, фиксируется установочным винтом, уплотнение с маслоотражателем

Корпусные подшипники поставляются с различными стопорными элементами для удобства монтажа

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

B - Ширина внутреннего кольца 78 mm
C - Ширина наружного кольца 40 mm
C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки 12,8 mm
d - Диаметр вала 69,85 mm
D - Наружный диаметр наружного кольца 150 mm
G - Размер установочного винта 7/16-20UNF
m - Расстояние до установочного винта 12 mm
r - Радиус внутреннего кольца 2.5
S - Расстояние от центра дорожки качения до лицевой стороны (противоположная сторона системы фиксации) 33 mm
SW - Размер ключа 5,556 mm
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 104,26 kN
C0 - Статическая грузоподъёмность 68 kN
Рабочая температура мин. -20 °C
Рабочая температура макс. 100 °C

ДРУГИЕ ОСОБЕННОСТИ

Вес 3,96 kg
Рекомендованный момент затяжки для стопорных винтов 27,1 N-m
