Корпус из серого чугуна, радиальный корпусной шарикоподшипник с установочными винтами, уплотнение с маслоотражателем, для применения при низких температурах
Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.
3D файл
Технический паспорт

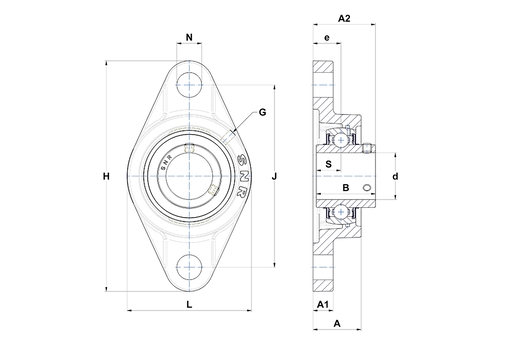

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| А - Высота корпуса | 56 mm |
| A1 - Высота основания корпуса / высота фланца | 22 mm |
| A2 - Общая высота (корпус + вставка) от монтажной поверхности | 78 mm |
| B - Ширина внутреннего кольца | 71 mm |
| d - Диаметр вала | 60 mm |
| e - Расстояние от монтажной поверхности до центра подшипника | 33 mm |
| G - Пресс-масленка | M6x1 |
| H - Длина, ширина или диаметр корпуса | 270 mm |
| J - Расстояние между монтажными отверстиями | 212 mm |
| L - Ширина/диаметр корпуса | 160 mm |
| N - Размер монтажного отверстия | 31 mm |
| S - Расстояние передняя сторона/центр подшипника | 26 mm |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 81,6 kN |
| C0 - Статическая грузоподъёмность | 51,8 kN |
| Рабочая температура мин. | -40 °C |
| Рабочая температура макс. | 100 °C |
| ДРУГИЕ ОСОБЕННОСТИ | |
|---|---|
| Вес | 5,74 kg |
| Рекомендованный момент затяжки для стопорных винтов | 33 N-m |
