UKFL205HN - SNR

UKFL205HN

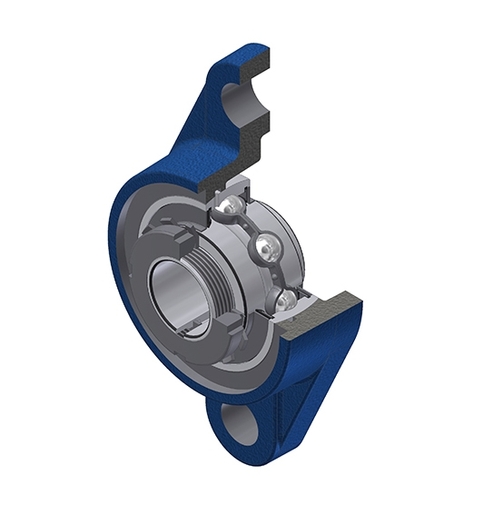

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с закрепительной втулкой, уплотнение с маслоотражателем

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - UK205G2H - FL205N
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами

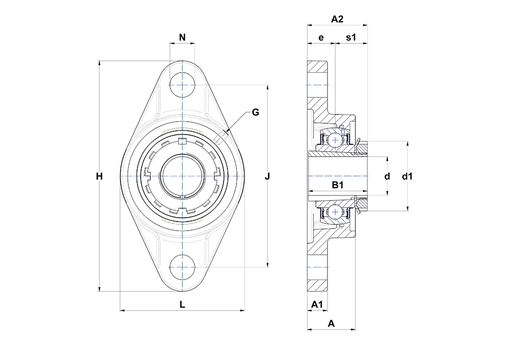

РАЗМЕРЫ ИЗДЕЛИЯ
А - Высота корпуса27 mm
A1 - Высота основания корпуса / высота фланца13 mm
A2 - Общая высота (корпус + вставка) от монтажной поверхности34,5 mm
B - Ширина внутреннего кольца21 mm
B1 - Общая ширина внутр. кольца (с эксцентриковым стопорным кольцом/переходной втулкой)35 mm
d - Диаметр вала20 mm
d1 - Наружный диаметр эксцентрикового кольца/накидной гайки38 mm
e - Расстояние от монтажной поверхности до центра подшипника16 mm
G - Пресс-масленкаM6x1
H - Длина, ширина или диаметр корпуса130 mm
J - Расстояние между монтажными отверстиями99 mm
L - Ширина/диаметр корпуса68 mm
N - Размер монтажного отверстия16 mm
s1 - Расстояние от гайки до середины подшипника18,5 mm
МаркаSNR
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C - Динамическая грузоподъёмность14 kN
C0 - Статическая грузоподъёмность7,88 kN
Рабочая температура мин.-20 °C
Рабочая температура макс.100 °C
ДРУГИЕ ОСОБЕННОСТИ
Вес0,64 kg
Наименование монтажной втулкиH2305
