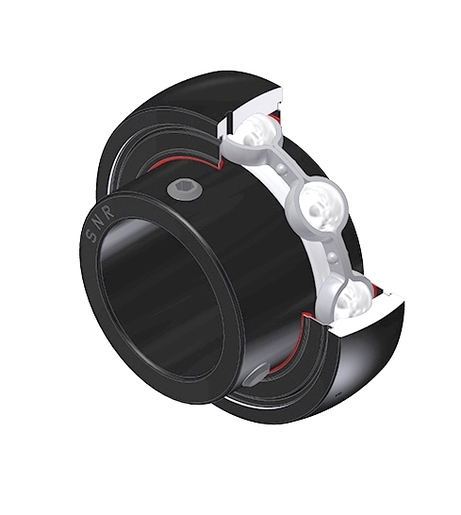

Сферический наружный диаметр, фиксируется установочным винтом, однокромочное уплотнение, для применения при высоких температурах
Корпусные подшипники поставляются с различными стопорными элементами для удобства монтажа
3D файл
Технический паспорт
| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| B - Ширина внутреннего кольца | 53,7 mm |
| C - Ширина наружного кольца | 24 mm |
| C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки | 8 mm |
| d - Диаметр вала | 60 mm |
| D - Наружный диаметр наружного кольца | 110 mm |
| G - Размер установочного винта | M10x1,25 |
| m - Расстояние до установочного винта | 9,8 mm |
| r - Радиус внутреннего кольца | 1.1 |
| S - Расстояние передняя сторона/центр подшипника | 14,9 mm |
| f0 - Коэффициент | 14.2 |
| SW - Размер ключа | 5 mm |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 52,5 kN |
| C0 - Статическая грузоподъёмность | 32,8 kN |
| Рабочая температура мин. | -20 °C |
| Рабочая температура макс. | 200 °C |
| ДРУГИЕ ОСОБЕННОСТИ | |
|---|---|
| Вес | 1,3 kg |
| Рекомендованный момент затяжки для стопорных винтов | 22 N-m |
| ЧАСТОТЫ ПОДШИПНИКОВ | |
|---|---|
| BPFO - Собственная частота наружного кольца (60 об/мин) | 4,066 Hz |
| BPFI - Собственная частота внутреннего кольца (60 об/мин) | 5,934 Hz |
| FTF - Собственная частота сепаратора (60 об/мин) | 0,407 Hz |
| BSF - Собственная частота беговых дорожек (60 об/мин) | 5,168 Hz |
