USPG209CO - SNR

USPG209CO

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с установочными винтами, однокромочное уплотнение.

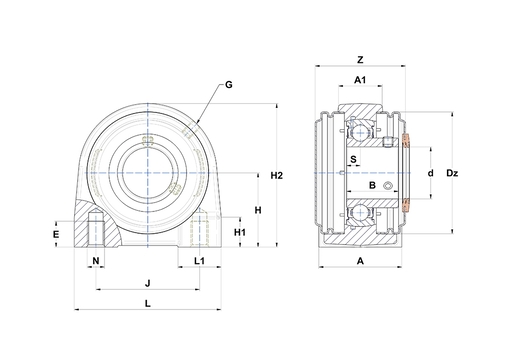

На рисунке подшипниковые узлы представлены с одной открытой и одной закрытой крышками. Выбранное вами изделие оснащено двумя открытыми крышками.

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

CAD file

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - US209G2 - PG209N - SCO209-45
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

A 54 mm
A1 33 mm
B 41,2 mm
d 45 mm
Dz 95 mm
E 22 mm
G M6x1
H 53,9 mm
H1 20 mm
H2 106 mm
J 85 mm
L 120 mm
L1 40 mm
N M12
S 10,2 mm
width over covers 47,4 mm
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C 31,85 kN
C0 20,8 kN
T min. -20 °C
T max. 100 °C

ДРУГИЕ ОСОБЕННОСТИ

Вес 2,129 kg
Рекомендованный момент затяжки для стопорных винтов 11,5 N-m
