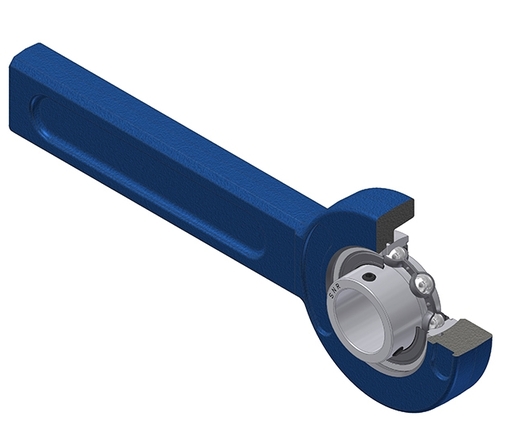

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с установочными винтами, однокромочное уплотнение
Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.
3D файл
Технический паспорт
Спесификация
РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| А - Ширина корпуса | 21 mm |
| B - Ширина внутреннего кольца | 27 mm |
| d - Диаметр вала | 25 mm |
| G - Пресс-масленка | R1/8" |
| H - Длина, ширина или диаметр корпуса | 78 mm |
| H2 - Высота/ширина корпуса | 41 mm |
| L - Длина корпуса | 264 mm |
| L1 - Расстояние от торца корпуса до осевой линии подшипника | 225 mm |
| S - Расстояние от центра дорожки качения до лицевой стороны (противоположная сторона системы фиксации) | 7,5 mm |
| Марка | SNR |
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 14 kN |
| C0 - Статическая грузоподъёмность | 7,88 kN |
| Рабочая температура мин. | -20 °C |
| Рабочая температура макс. | 100 °C |
ДРУГИЕ ОСОБЕННОСТИ | |
|---|---|
| натяжным устройством 2 | SPR11 |
| натяжным устройством 3 | SPR12 |
| натяжным устройством 4 | SPR14 |
| Вес | 1,57 kg |
