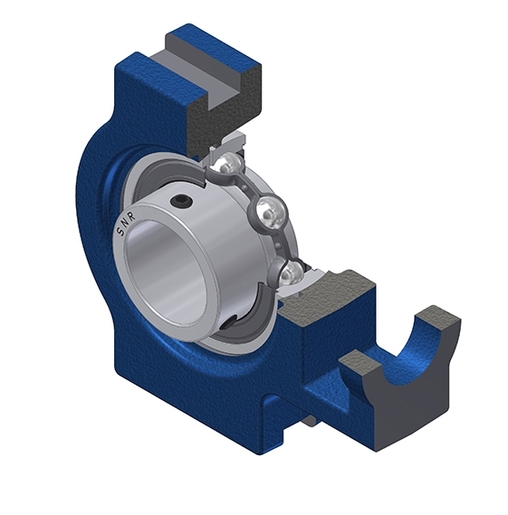

UST204-12

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с установочными винтами, однокромочное уплотнение

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы- US204-12G2- T204
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
РАЗМЕРЫ ИЗДЕЛИЯ
МаркаSNR
А - Ширина корпуса32 mm
A1 - Ширина посадочного паза12 mm
A221 mm
B - Ширина внутреннего кольца25 mm
d - Диаметр вала19,05 mm
G - Пресс-масленкаM6x1
H - Длина, ширина или диаметр корпуса89 mm
H1 - Расстояние между направляющими поверхностями пазов76 mm
H2 - Высота/ширина корпуса51 mm
L - Длина корпуса94 mm
L1 - Расстояние от торца корпуса до осевой линии подшипника61 mm
L2 - Толщина перемычки10 mm
L3 - Длина направляющего паза51 mm
N - Размер монтажного отверстия19 mm
N1 - Длина паза крепления16 mm
N2 - Высота паза крепления32 mm
S - Расстояние передняя сторона/центр подшипника7 mm
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C - Динамическая грузоподъёмность12,8 kN
C0 - Статическая грузоподъёмность6,65 kN
Рабочая температура мин.-20 °C
Рабочая температура макс.100 °C
ДРУГИЕ ОСОБЕННОСТИ
Вес0,73 kg
