UST205-15CC - SNR

UST205-15CC

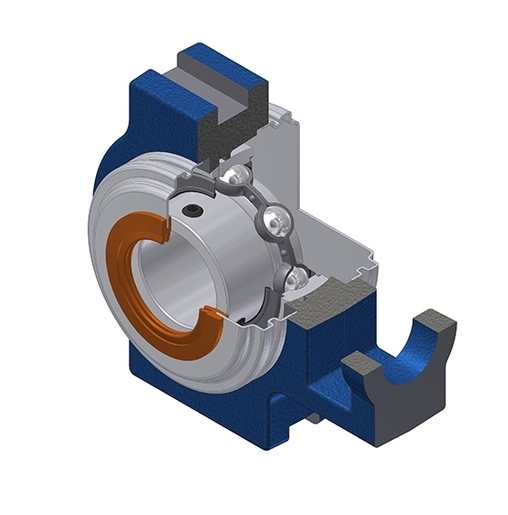

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с установочными винтами, однокромочное уплотнение

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - US205-15G2 - SCC205 - SCOU205-15 - T205N
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

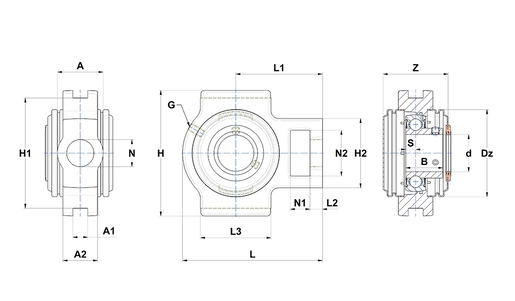

РАЗМЕРЫ ИЗДЕЛИЯ

А - Ширина корпуса 32 mm
A1 - Ширина посадочного паза 12 mm
A2 - Ширина над лок. фланец с прорезью (T/ST)/ширина на креплении. отверстие (ЭХЕ) 24 mm
B - Ширина внутреннего кольца 27 mm
d - Диаметр вала 23,813 mm
Dz - Наружный диаметр крышки 60 mm
G - Пресс-масленка M6x1
H - Длина, ширина или диаметр корпуса 89 mm
H1 - Расстояние между направляющими поверхностями пазов 76 mm
H2 - Высота/ширина корпуса 51 mm
L - Длина корпуса 97 mm
L1 - Расстояние от торца корпуса до осевой линии подшипника 62 mm
L2 - Толщина перемычки 10 mm
L3 - Длина направляющего паза 51 mm
N - Размер монтажного отверстия 19 mm
N1 - Длина паза крепления 16 mm
N2 - Высота паза крепления 32 mm
S - Расстояние от центра дорожки качения до лицевой стороны (противоположная сторона системы фиксации) 7,5 mm
Z - Ширина по крышке 47,5 mm
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 14 kN
C0 - Статическая грузоподъёмность 7,88 kN
Рабочая температура мин. -20 °C
Рабочая температура макс. 100 °C

ДРУГИЕ ОСОБЕННОСТИ

Вес 0,851 kg
