UST209-27NT20 - SNR

UST209-27NT20

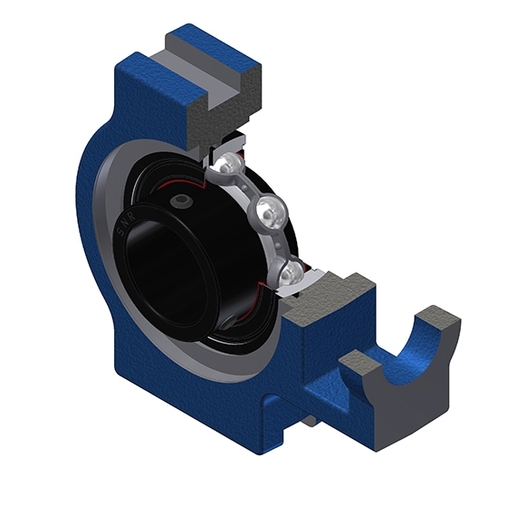

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с установочными винтами, однокромочное уплотнение, для применения при высоких температурах

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - US209-27G2T20 - T209N
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

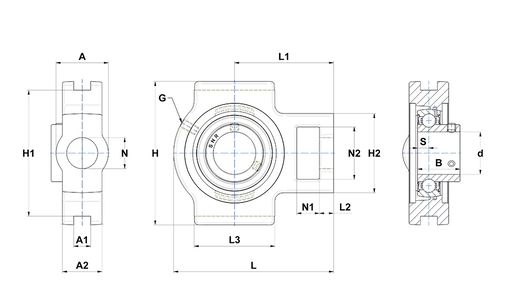

РАЗМЕРЫ ИЗДЕЛИЯ

А - Ширина корпуса 49 mm
A1 - Ширина посадочного паза 16 mm
A2 - Ширина над лок. фланец с прорезью (T/ST)/ширина на креплении. отверстие (ЭХЕ) 35 mm
B - Ширина внутреннего кольца 41,2 mm
d - Диаметр вала 42,863 mm
G - Пресс-масленка M6x1
H - Длина, ширина или диаметр корпуса 117 mm
H1 - Расстояние между направляющими поверхностями пазов 102 mm
H2 - Высота/ширина корпуса 83 mm
L - Длина корпуса 144 mm
L1 - Расстояние от торца корпуса до осевой линии подшипника 87 mm
L2 - Толщина перемычки 16 mm
L3 - Длина направляющего паза 83 mm
N - Размер монтажного отверстия 29 mm
N1 - Длина паза крепления 19 mm
N2 - Высота паза крепления 49 mm
S - Расстояние от центра дорожки качения до лицевой стороны (противоположная сторона системы фиксации) 10,2 mm
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 31,85 kN
C0 - Статическая грузоподъёмность 20,8 kN
Рабочая температура мин. -20 °C
Рабочая температура макс. 200 °C

ДРУГИЕ ОСОБЕННОСТИ

Вес 2,32 kg
