ZLG 312 AB - SNR

ZLG 312 AB

Двухопорный подшипниковый корпус из серого чугуна, для использования с консистентной смазкой

Разнообразные корпуса подшипников, позволяющие использовать различные комбинации подшипников

Загрузки

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - 6312C3 - V-70S - NU 312 EG15 C3 - Fl 16
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

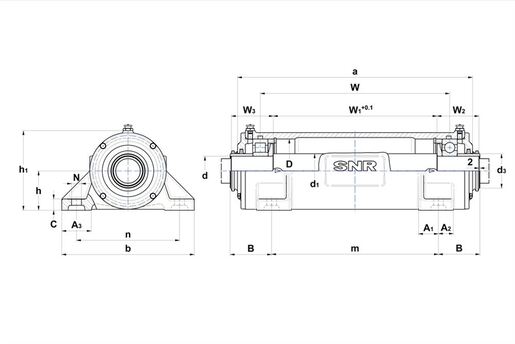

РАЗМЕРЫ ИЗДЕЛИЯ

г - Диаметр вала 60 mm
d1 - Диаметр вала между подшипниками 70 mm
d3 - Наружный диаметр втулки 70 mm
а - Длина корпуса 479 mm
b - Ширина основания корпуса 270 mm
c - Высота основания корпуса 23 mm
h - Высота центра подшипника 80 mm
h1 - Высота корпуса 162 mm
м - Расстояние между монтажными отверстиями (длина) 340 mm
n - Расстояние между монтажными отверстиями (ширина) 210 mm
N - Диаметр монтажного отверстия 20 mm
B - Расстояние монтажного отверстия до ступени вала 85 mm
W - Расстояние подшипника 385,5 mm
W1 - Длина центрального вала 334,5 mm
W2 - Длина правого конца вала 87,5 mm
A1 - Ширина опоры (для ZLG, ширина внутренней стороны отверстия) 40 mm
A2 - Ширина опоры ZLG с наружной стороны отверстия 30 mm
A3 - Ширина опоры ZLG 60 mm
D - Диаметр посадочного места подшипника 130 mm
Вес 30 kg
Материал корпуса grey cast
Кол-во смазки для первоначального заполнения 243 cm³
Марка SNR
Product classification image

СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ

Кольцо круглого сечения (опционально) 130x7

ВИНТЫ

G - Фиксирующие болты M16
Рекомендованное усилие для фиксирующих болтов 150 N-m
Болты крышки M6x25
Рекомендованное усилие для болтов крышек 7 N-m
