Product information

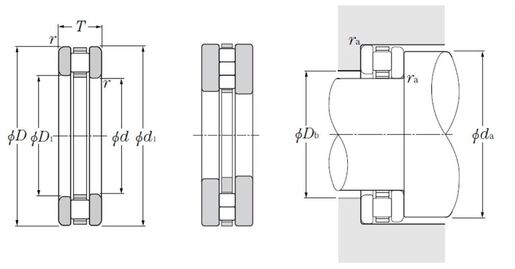

ÜRÜN BOYUTLARI
Marka	NTN
d - İç bilezik - WS destek pulu delik çapı	55 mm
D - Dış bilezik - GS destek pulunun dış çapı	120 mm
d1 - İç bilezik - WS destek pulu dış çapı	120 mm
D1 - Dış bilezik - GS destek pulunun delik çapı	57 mm
T - Eksenel rulman yüksekliği	29 mm
Dw - Yuvarlanma elemanı çapı	8 mm
Dc1 - Makara kafesi delik çapı	55 mm
Dc - Makara kafesi dış çapı	120 mm
rs - Min. bağlantı yarıçapı	1,5 mm
Kafes referansı	K87411
İç bilezik - WS	WS87411
Dış bilezik - GS	GS87411
Ea - Makara referansı dış çap	116 mm
Eb - Makara referansı iç çap	66 mm
Kütle	1,77 kg
Kafes kütlesi	0,3 kg
İç bilezik WS kütlesi	0,74 kg
Dış bilezik GS kütlesi	0,74 kg

ÜRÜN PERFORMANSI
Ca - Dinamik eksenel yük kapasitesi	186 kN
C0a - Statik eksenel yük kapasitesi	800 kN
N lim - gres	650 tr/min
N lim - sıvı yağ	2600 tr/min
Tmin - Min. Çalışma sıcaklığı	-20 °C
Tmax - Maks. Çalışma sıcaklığı	120 °C

ÇEVRE PARÇALARIN BOYUTLARI
da min - Min. iç bilezik omuz çapı	117 mm
Db max - Maks. dış bilezik omuz çapı	65 mm
ras max - Maks. mil ve yatak bağlantısı yarıçapı	1,5 mm
