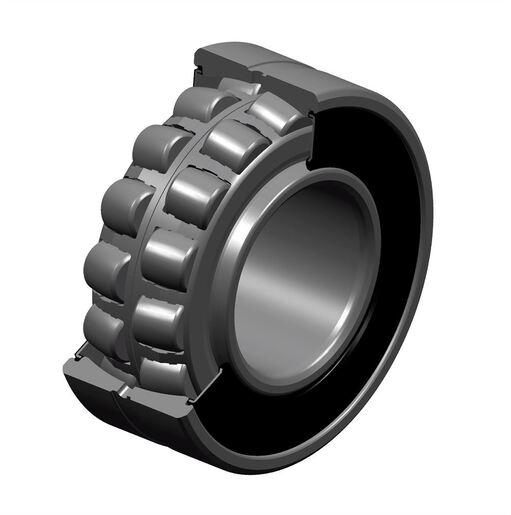

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN EUROPE offre en standard des performances d'endurance et de longévité inégalées.
Fichier 3D
Fiche technique

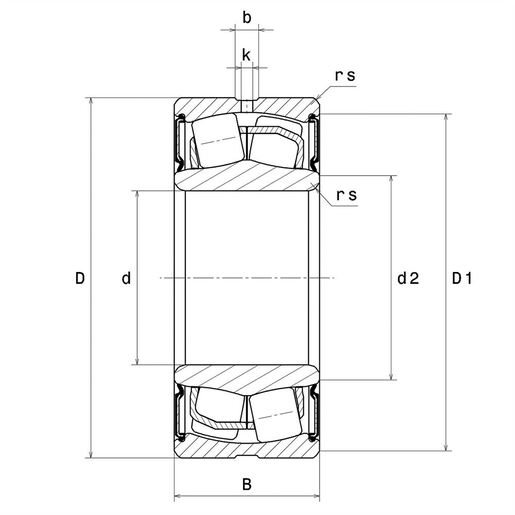

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 60 mm |
| D - Diamètre Extérieur | 110 mm |
| B - Largeur du roulement ou de la bague intérieure | 34 mm |
| d2 - Diamètre extérieur bague intérieure | 69,2 mm |
| D1 - Diamètre intérieur bague extérieure | 102,5 mm |
| rs - Rayon mini de Raccordement | 1,5 mm |
| Nb de trous de lubrification | 3 |
| b - Largeur rainure | 6,9 mm |
| k - Diamètre trou | 3 mm |
| Classe de Jeu Radial | CN |
| Masse | 1,33 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 187 kN |
| C0 - Capacité Charge Statique | 181 kN |
| Cu - Charge limite à la fatigue | 22,1 kN |
| e - Coefficient | 0.24 |
| Y0 - Coefficient charge statique axiale | 2.78 |
| Y1 - Coefficient charge axiale inférieur | 2.84 |
| Y2 - Coefficient charge axiale supérieur | 4.23 |
| Nlim - Vitesse limite Mécanique | 1600 tr/min |
| Tmin - Température mini de Fonctionnement | -20 °C |
| Tmax - Température max de Fonctionnement | 120 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence propre BE (60 tr/min) | 7,596 Hz |
| BPFI - Fréquence propre BI (60 tr/min) | 10,404 Hz |
| FTF - Fréquence propre Cage (60 tr/min) | 0,422 Hz |
| BSF - Fréquence propre Corps Roulants (60 tr/min) | 6,176 Hz |

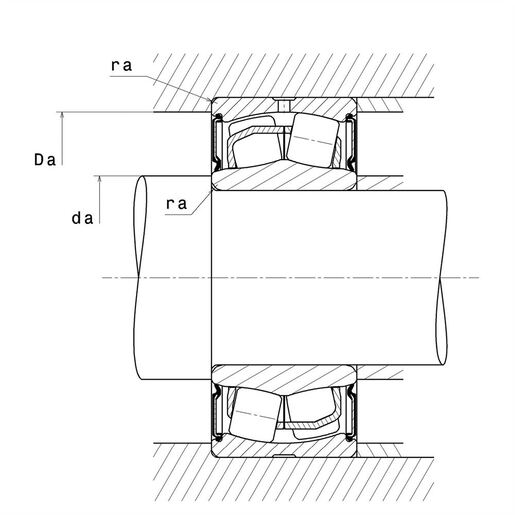

| AJUSTEMENTS | |
|---|---|
| da max - Diamètre max épaulement BI | 69,4 mm |
| da min - Diamètre mini épaulement BI | 69 mm |
| db - Diamètre mini Passage Manchon | 0 mm |
| Da max - Diamètre max épaulement BE | 102,5 mm |
| ra max - Rayon max de raccordement arbre & logement | 1,5 mm |
