10X22214EAKW33EEC3 - SNR

10X22214EAKW33EEC3

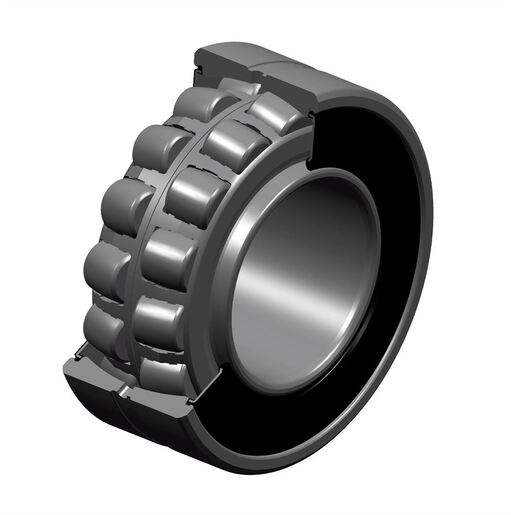

Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure, alésage conique 1:12, largeur non ISO, joints frottants des deux côtés

product label

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN EUROPE offre en standard des performances d'endurance et de longévité inégalées.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

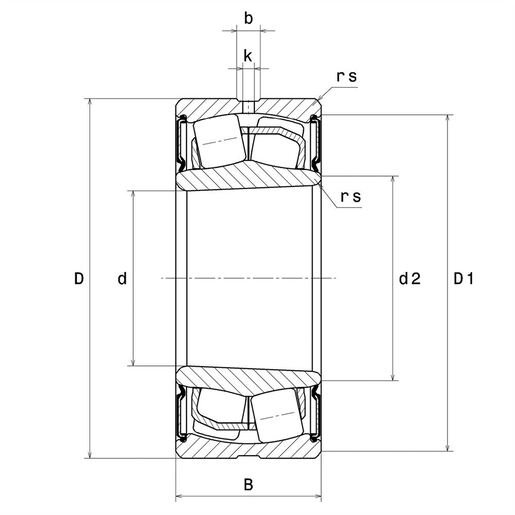

DEFINITION TECHNIQUE

d - Diamètre Intérieur 70 mm
D - Diamètre Extérieur 125 mm
B - Largeur du roulement ou de la bague intérieure 38 mm
d2 - Diamètre extérieur bague intérieure 81,2 mm
D1 - Diamètre intérieur bague extérieure 117,1 mm
rs - Rayon mini de Raccordement 1,5 mm
Nb de trous de lubrification 3
b - Largeur rainure 7,37 mm
k - Diamètre trou 3,5 mm
Référence du manchon associé H314E
Classe de Jeu Radial C3
Masse 1,795 kg
Marque SNR
Product classification image

PERFORMANCE PRODUIT

C - Capacité charge dynamique 235 kN
C0 - Capacité Charge Statique 240 kN
Cu - Charge limite à la fatigue 29,3 kN
e - Coefficient 0.22
Y0 - Coefficient charge statique axiale 2.94
Y1 - Coefficient charge axiale inférieur 3.01
Y2 - Coefficient charge axiale supérieur 4.48
Nlim - Vitesse limite Mécanique 1400 tr/min
Tmin - Température mini de Fonctionnement -20 °C
Tmax - Température max de Fonctionnement 120 °C

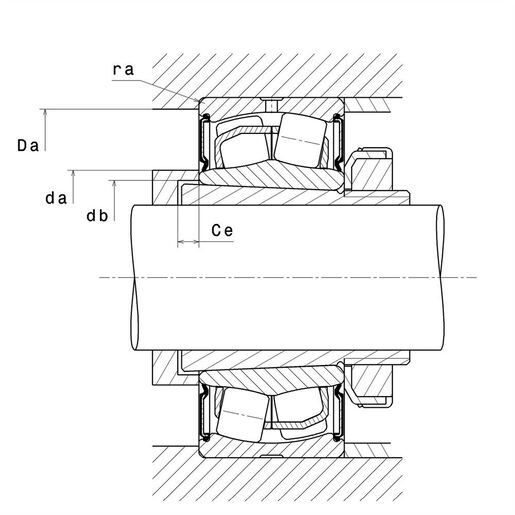

AJUSTEMENTS

da max - Diamètre max épaulement BI 81,2 mm
da min - Diamètre mini épaulement BI 79 mm
db - Diamètre mini Passage Manchon 75 mm
Ce - Longueur mini Passage Manchon 2 mm
Da max - Diamètre max épaulement BE 117,1 mm
ra max - Rayon max de raccordement arbre & logement 1,5 mm
