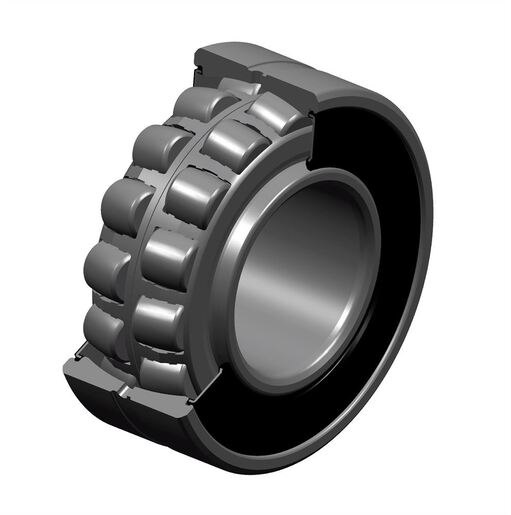

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements . Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.

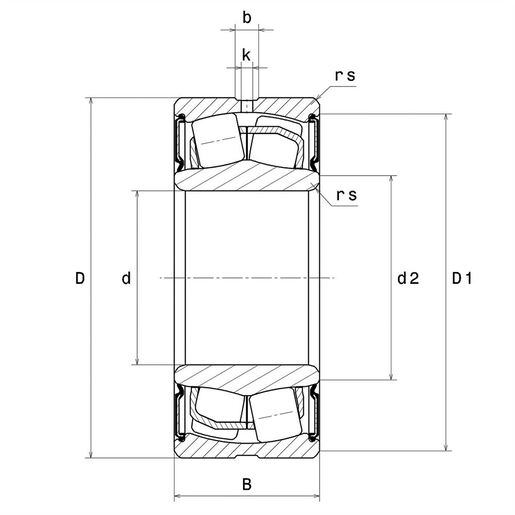

Se connecter Pour ajouter ce produit au panier Documentation Product information DEFINITION TECHNIQUE Marque SNR d - Diamètre Intérieur 80 mm D - Diamètre Extérieur 140 mm B - Largeur du roulement ou de la bague intérieure 40 mm d2 - Diamètre extérieur bague intérieure 91,3 mm D1 - Diamètre intérieur bague extérieure 131,5 mm rs - Rayon mini de Raccordement 2 mm Nb de trous de lubrification 3 b - Largeur rainure 7,87 mm k - Diamètre trou 3,5 mm Classe de Jeu Radial C4 Masse 2,43 kg
PERFORMANCE PRODUIT C - Capacité charge dynamique 278 kN C0 - Capacité Charge Statique 287 kN Cu - Charge limite à la fatigue 33,8 kN e - Coefficient 0.22 Y0 - Coefficient charge statique axiale 3.07 Y1 - Coefficient charge axiale inférieur 3.14 Y2 - Coefficient charge axiale supérieur 4.67 N lim - Vitesse limite Mécanique 1200 tr/min Tmin - Température mini de Fonctionnement -20 °C Tmax - Température max de Fonctionnement 120 °C
FREQUENCES ROULEMENT BPFO - Fréquence de passage sur bague extérieure (60 tr/min) 8,123 Hz BPFI - Fréquence de passage sur bague intérieure (60 tr/min) 10,877 Hz BSF - Fréquence de passage élément roulant (60 tr/min) 6,684 Hz BRF - Fréquence de rotation élément roulant (60 tr/min) 3,342 Hz FTF - Fréquence de rotation cage (60 tr/min) 0,428 Hz

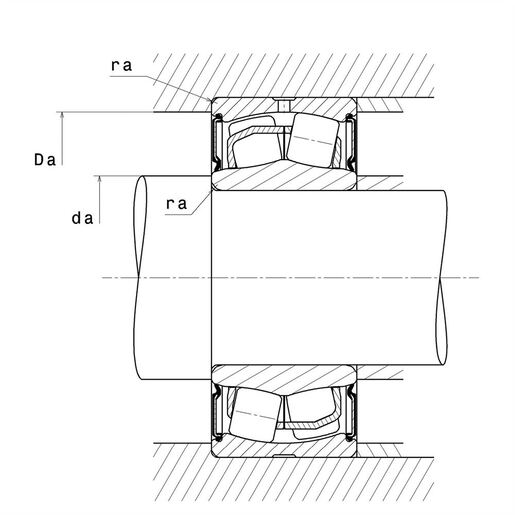

DIMENSIONS D'INSTALLATION da max - Diamètre max épaulement BI 91,3 mm da min - Diamètre mini épaulement BI 91 mm db - Diamètre mini Passage Manchon 0 mm Da max - Diamètre max épaulement BE 131,5 mm ra max - Rayon max de raccordement arbre & logement 2 mm
