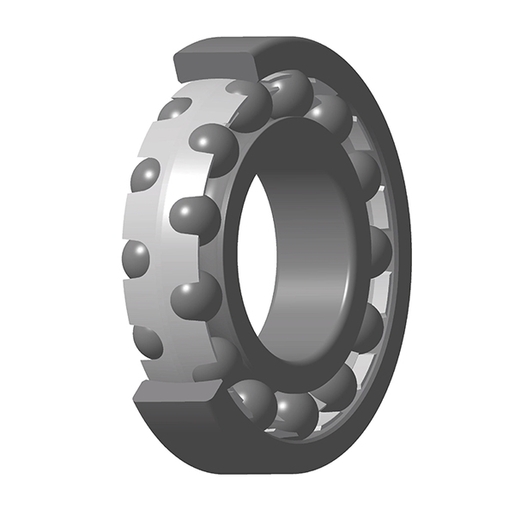

Roulement à rotule sur billes, contact radial, cage tôle, ouvert, billes en saillie
TéléchargementFichier 3D
Fiche technique

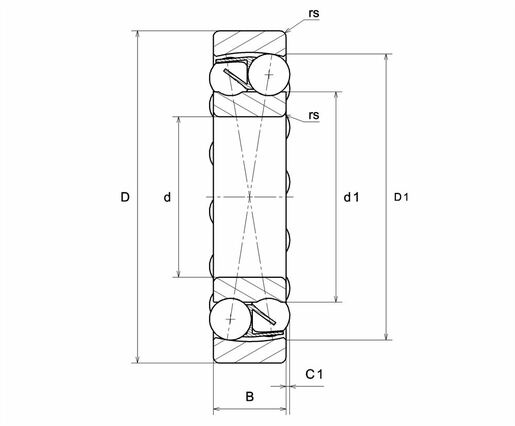

Nous contacterSpécificationDEFINITION TECHNIQUE | | Diamètre Intérieur (d) | 100 mm |
| Diamètre Extérieur (D) | 215 mm |
| Largeur du roulement ou de la bague intérieure (B) | 47 mm |
| Saillie des billes (C1) | 2,427 mm |
| Diamètre ext. bague int. d1 | 136,2 mm |
| Diamètre int. bague ext. (D1) | 181,2 mm |
| Rayon mini de Raccordement (rs) | 3 mm |
| Coef (e) | 0.24 |
| Coef charge axiale inférieur (Y1) | 2.67 |
| Coef charge axiale supérieur (Y2) | 4.14 |
| Coef charge statique axiale (Y0) | 2.8 |
| Classe de Jeu Radial | CN |
| Classe de précision | P0 |
| Masse | 8,3 kg |
| Marque | SNR |
PERFORMANCE PRODUIT | | Capacité charge dynamique (C) | 141 kN |
| Capacité Charge Statique (C0) | 57,3 kN |
| Charge limite à la fatigue (Cu) | 2,07 kN |
| Vitesse thermique de référence (Nref) | 3900 tr/min |
| Vitesse Limite Mécanique (Nlim) | 4200 tr/min |
| Temp mini de Fonctionnement (Tmin) | -40 °C |
| Temp maxi de Fonctionnement (Tmax) | 120 °C |

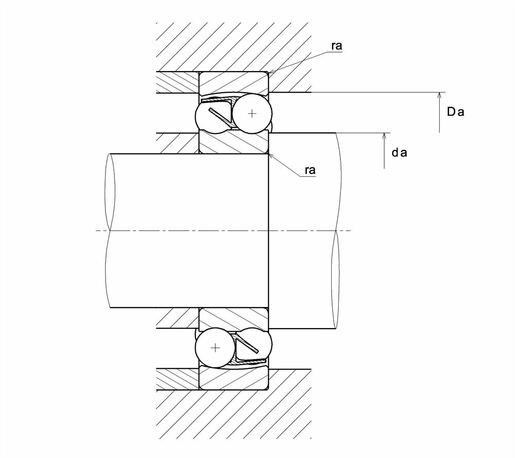

AJUSTEMENTS | | Diamètre mini épaulement BI (da min) | 113 mm |
| Diamètre maxi épaulement BE (Da max) | 202 mm |
| Rayon maxi de raccordement arbre & logement (ra max) | 2,5 mm |
