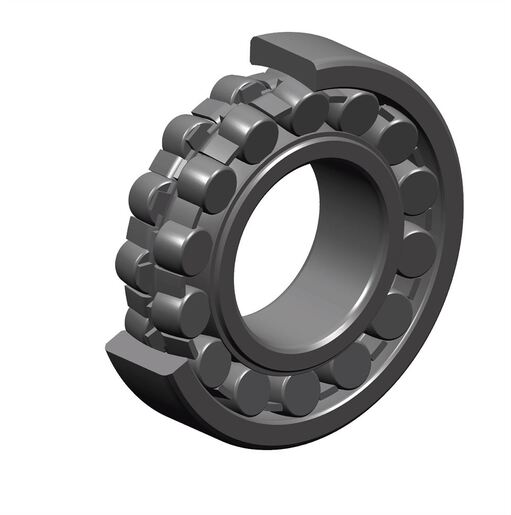

Roulement à rotule sur deux rangées de rouleaux, cage tôle, alésage conique 1:12
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements . Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.

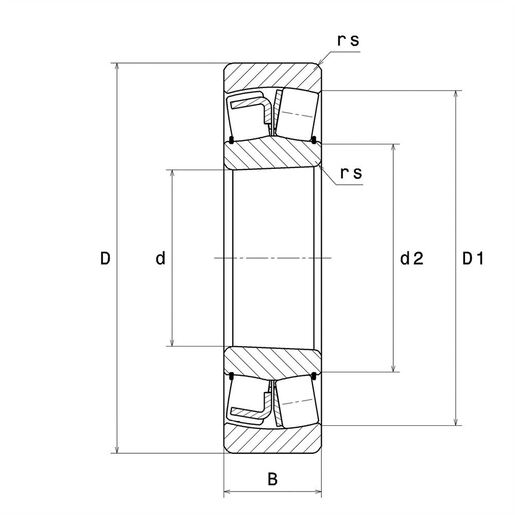

Se connecter Pour ajouter ce produit au panier Documentation Product information DEFINITION TECHNIQUE Marque SNR d - Diamètre Intérieur 25 mm D - Diamètre Extérieur 62 mm B - Largeur du roulement ou de la bague intérieure 17 mm d2 - Diamètre extérieur bague intérieure 34,5 mm D1 - Diamètre intérieur bague extérieure 51,2 mm rs - Rayon mini de Raccordement 1,1 mm Nb de trous de lubrification 0 b - Largeur rainure 0 mm k - Diamètre trou 0 mm Référence du manchon associé H305 Classe de Jeu Radial C3 Masse 0,254 kg
PERFORMANCE PRODUIT C - Capacité charge dynamique 51,1 kN C0 - Capacité Charge Statique 40,3 kN Cu - Charge limite à la fatigue 4,9 kN e - Coefficient 0.29 Y0 - Coefficient charge statique axiale 2.28 Y1 - Coefficient charge axiale inférieur 2.33 Y2 - Coefficient charge axiale supérieur 3.47 N ref - Vitesse thermique de référence 8800 tr/min N lim - Vitesse limite Mécanique 14000 tr/min Tmin - Température mini de Fonctionnement -40 °C Tmax - Température max de Fonctionnement 200 °C
FREQUENCES ROULEMENT BPFO - Fréquence de passage sur bague extérieure (60 tr/min) 4,824 Hz BPFI - Fréquence de passage sur bague intérieure (60 tr/min) 7,176 Hz BSF - Fréquence de passage élément roulant (60 tr/min) 4,819 Hz BRF - Fréquence de rotation élément roulant (60 tr/min) 2,41 Hz FTF - Fréquence de rotation cage (60 tr/min) 0,402 Hz

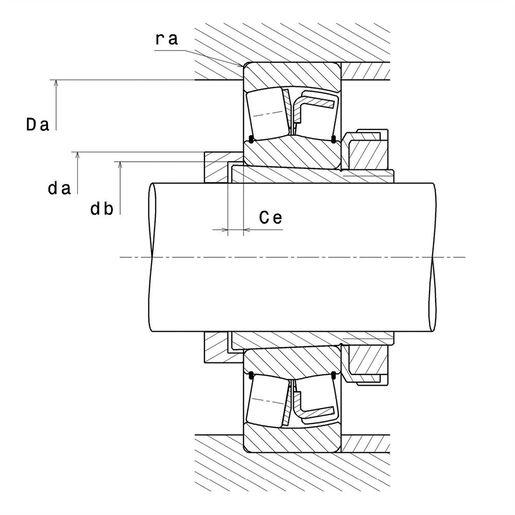

DIMENSIONS D'INSTALLATION da max - Diamètre max épaulement BI 0 mm da min - Diamètre mini épaulement BI 32 mm db - Diamètre mini Passage Manchon 28 mm Ce - Longueur mini Passage Manchon 6 mm Da max - Diamètre max épaulement BE 55 mm ra max - Rayon max de raccordement arbre & logement 1 mm
