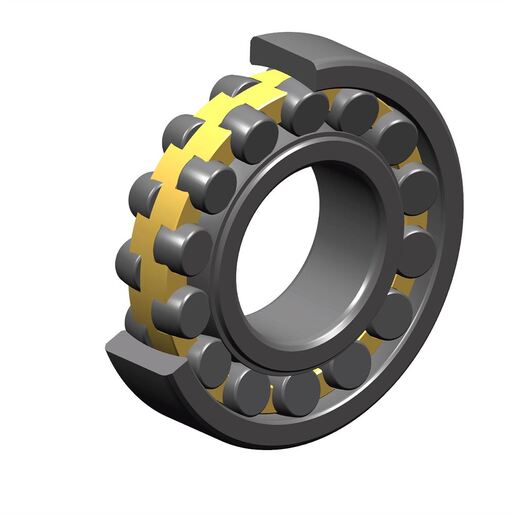

Roulement à rotule sur deux rangées de rouleaux, cage massive monobloc usinée
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information

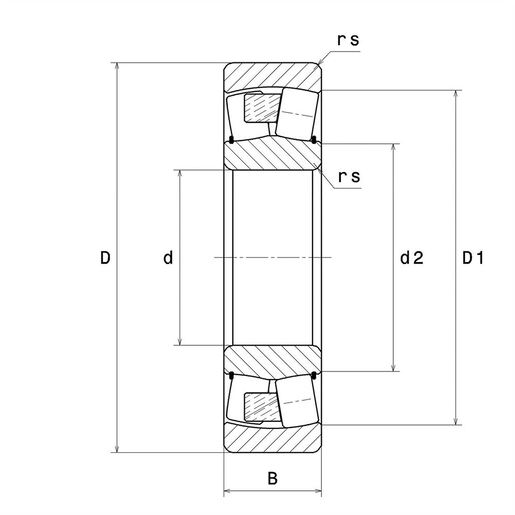

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 90 mm |
| D - Diamètre Extérieur | 190 mm |
| B - Largeur du roulement ou de la bague intérieure | 43 mm |
| D1 - Diamètre intérieur bague extérieure | 161,5 mm |
| rs - Rayon mini de Raccordement | 3 mm |
| Nb de trous de lubrification | 0 |
| b - Largeur rainure | 0 mm |
| k - Diamètre trou | 0 mm |
| Classe de Jeu Radial | C3 |
| Masse | 6,11 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 370 kN |
| C0 - Capacité Charge Statique | 377 kN |
| Cu - Charge limite à la fatigue | 41,3 kN |
| e - Coefficient | 0.22 |
| Y0 - Coefficient charge statique axiale | 2.93 |
| Y1 - Coefficient charge axiale inférieur | 3 |
| Y2 - Coefficient charge axiale supérieur | 4.47 |
| N ref - Vitesse thermique de référence | 3400 tr/min |
| N lim - Vitesse limite Mécanique | 4300 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 200 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence de passage sur bague extérieure (60 tr/min) | 6,72 Hz |
| BPFI - Fréquence de passage sur bague intérieure (60 tr/min) | 9,28 Hz |
| BSF - Fréquence de passage élément roulant (60 tr/min) | 6,024 Hz |
| BRF - Fréquence de rotation élément roulant (60 tr/min) | 3,012 Hz |
| FTF - Fréquence de rotation cage (60 tr/min) | 0,42 Hz |

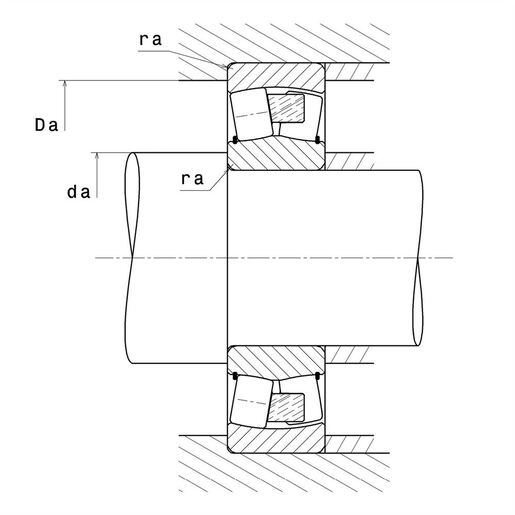

| DIMENSIONS D'INSTALLATION | |
|---|---|
| da max - Diamètre max épaulement BI | 0 mm |
| da min - Diamètre mini épaulement BI | 104 mm |
| Da max - Diamètre max épaulement BE | 176 mm |
| ra max - Rayon max de raccordement arbre & logement | 2,5 mm |
