2202G15 - SNR

2202G15

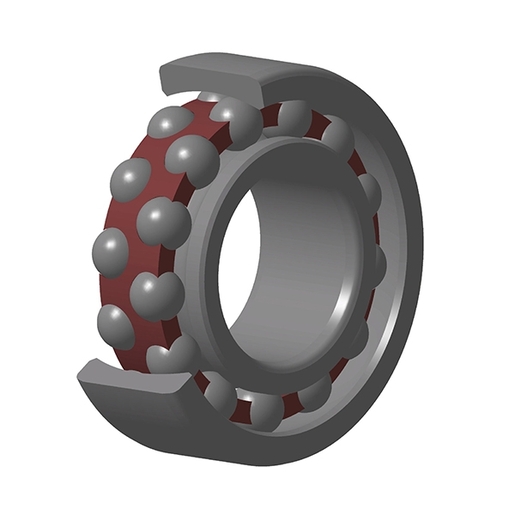

Roulement à rotule sur billes, contact radial, cage polyamide, ouvert

Téléchargement

Fichier 3D

Fiche technique

Nous contacter

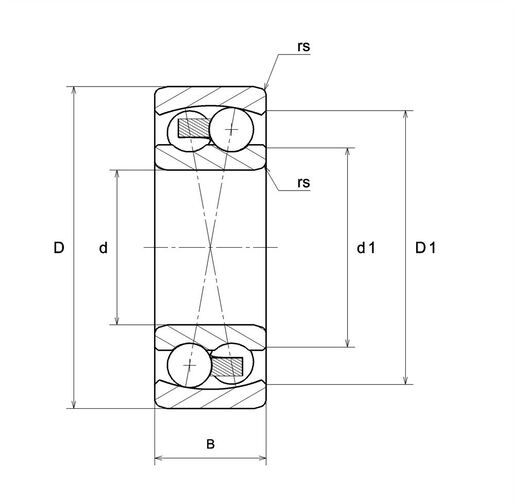

DEFINITION TECHNIQUE
MarqueSNR
d - Diamètre Intérieur15 mm
D - Diamètre Extérieur35 mm
B - Largeur du roulement ou de la bague intérieure14 mm
d1 - Diamètre extérieur bague intérieure20,3 mm
D1 - Diamètre intérieur bague extérieure29,2 mm
rs - Rayon mini de Raccordement0,6 mm
Classe de Jeu RadialCN
Classe de précisionP0
Masse0,063 kg
Product classification image
PERFORMANCE PRODUIT
C - Capacité charge dynamique9,2 kN
C0 - Capacité Charge Statique2,1 kN
Cu - Charge limite à la fatigue0,1 kN
e - Coefficient0.46
Y0 - Coefficient charge statique axiale1.44
Y1 - Coefficient charge axiale inférieur1.37
Y2 - Coefficient charge axiale supérieur2.13
Nref - Vitesse thermique de référence19000 tr/min
Nlim - Vitesse limite Mécanique26000 tr/min
Tmin - Température mini de Fonctionnement-20 °C
Tmax - Température max de Fonctionnement120 °C
FREQUENCES ROULEMENT
BPFO - Fréquence propre BE (60 tr/min)3,386 Hz
BPFI - Fréquence propre BI (60 tr/min)5,614 Hz
FTF - Fréquence propre Cage (60 tr/min)0,376 Hz
BSF - Fréquence propre Corps Roulants (60 tr/min)3,626 Hz

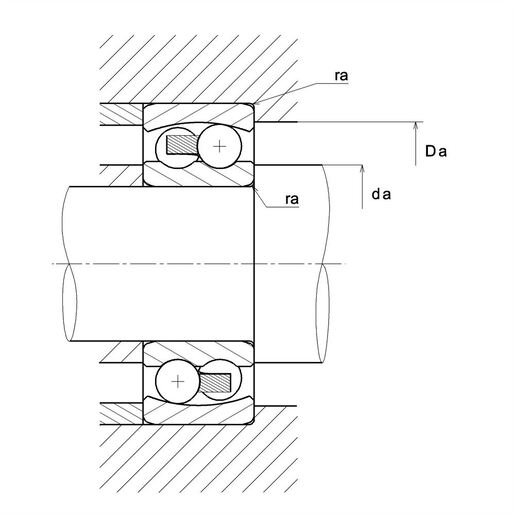

AJUSTEMENTS
da min - Diamètre mini épaulement BI19 mm
Da max - Diamètre max épaulement BE31 mm
ra max - Rayon max de raccordement arbre & logement0,6 mm
Product classification image
