Roulements à rotule sur billes

2203.G15 - SNR

2203.G15

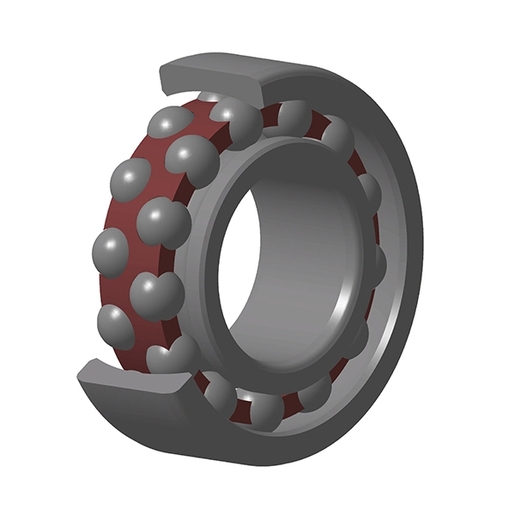

Roulement à rotule sur billes, contact radial, cage polyamide, ouvert

Documentation

Product information

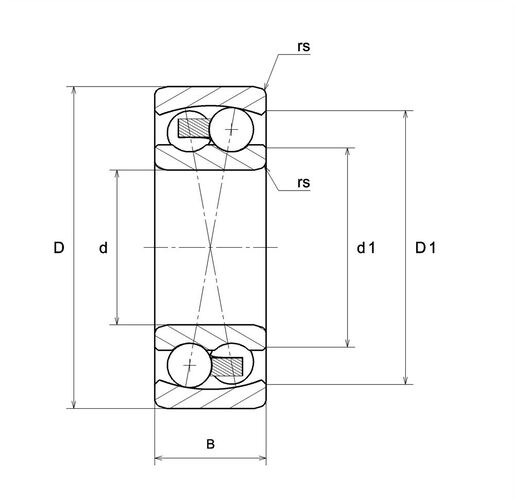

DEFINITION TECHNIQUE
MarqueSNR
d - Diamètre Intérieur17 mm
D - Diamètre Extérieur40 mm
B - Largeur du roulement ou de la bague intérieure16 mm
d1 - Diamètre extérieur bague intérieure23,9 mm
D1 - Diamètre intérieur bague extérieure33,9 mm
rs - Rayon mini de Raccordement0,6 mm
Classe de Jeu RadialCN
Classe de précisionP0
Masse0,088 kg
undefined
PERFORMANCE PRODUIT
C - Capacité charge dynamique11,5 kN
C0 - Capacité Charge Statique2,75 kN
Cu - Charge limite à la fatigue0,13 kN
e - Coefficient0.46
Y0 - Coefficient charge statique axiale1.43
Y1 - Coefficient charge axiale inférieur1.37
Y2 - Coefficient charge axiale supérieur2.12
N ref - Vitesse thermique de référence18000 tr/min
N lim - Vitesse limite Mécanique23000 tr/min
Tmin - Température mini de Fonctionnement-20 °C
Tmax - Température max de Fonctionnement120 °C
FREQUENCES ROULEMENT
BPFO - Fréquence de passage sur bague extérieure (60 tr/min)3,833 Hz
BPFI - Fréquence de passage sur bague intérieure (60 tr/min)6,167 Hz
BSF - Fréquence de passage élément roulant (60 tr/min)3,874 Hz
BRF - Fréquence de rotation élément roulant (60 tr/min)1,937 Hz
FTF - Fréquence de rotation cage (60 tr/min)0,383 Hz

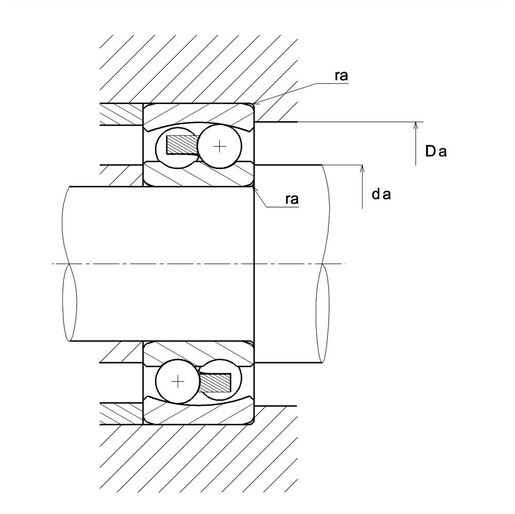

DIMENSIONS D'INSTALLATION
da min - Diamètre mini épaulement BI21 mm
Da max - Diamètre max épaulement BE36 mm
ra max - Rayon max de raccordement arbre & logement0,6 mm
