Roulements à rotule sur rouleaux

22208EG15KW33C3 - SNR

22208EG15KW33C3

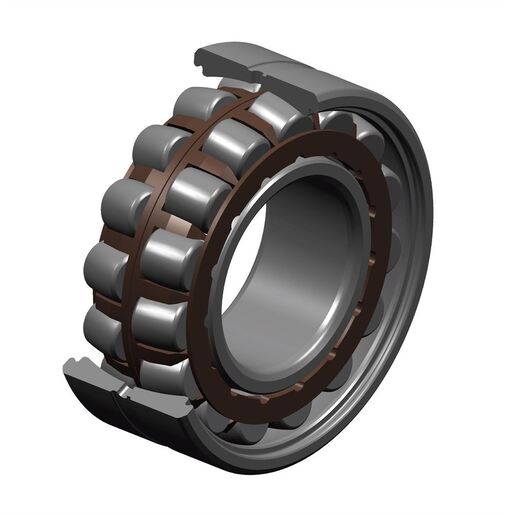

Roulement à rotule sur deux rangées de rouleaux, cage polyamide, rainure et trous de lubrification sur bague extérieure, alésage conique 1:12

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.

Documentation

Product information

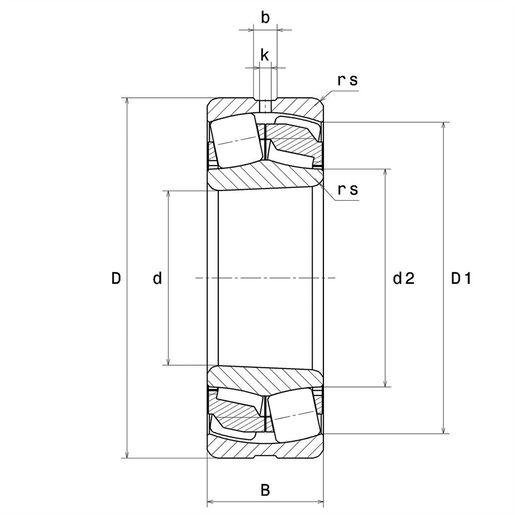

DEFINITION TECHNIQUE
MarqueSNR
d - Diamètre Intérieur40 mm
D - Diamètre Extérieur80 mm
B - Largeur du roulement ou de la bague intérieure23 mm
d2 - Diamètre extérieur bague intérieure50,2 mm
D1 - Diamètre intérieur bague extérieure70,8 mm
rs - Rayon mini de Raccordement1,1 mm
Nb de trous de lubrification3
b - Largeur rainure5,38 mm
k - Diamètre trou2,5 mm
Référence du manchon associéH308
Classe de Jeu RadialC3
Masse0,505 kg
undefined
PERFORMANCE PRODUIT
C - Capacité charge dynamique116 kN
C0 - Capacité Charge Statique105 kN
Cu - Charge limite à la fatigue12,8 kN
e - Coefficient0.27
Y0 - Coefficient charge statique axiale2.41
Y1 - Coefficient charge axiale inférieur2.47
Y2 - Coefficient charge axiale supérieur3.68
N ref - Vitesse thermique de référence8200 tr/min
N lim - Vitesse limite Mécanique11000 tr/min
Tmin - Température mini de Fonctionnement-20 °C
Tmax - Température max de Fonctionnement120 °C
FREQUENCES ROULEMENT
BPFO - Fréquence de passage sur bague extérieure (60 tr/min)6,64 Hz
BPFI - Fréquence de passage sur bague intérieure (60 tr/min)9,36 Hz
BSF - Fréquence de passage élément roulant (60 tr/min)5,618 Hz
BRF - Fréquence de rotation élément roulant (60 tr/min)2,809 Hz
FTF - Fréquence de rotation cage (60 tr/min)0,415 Hz

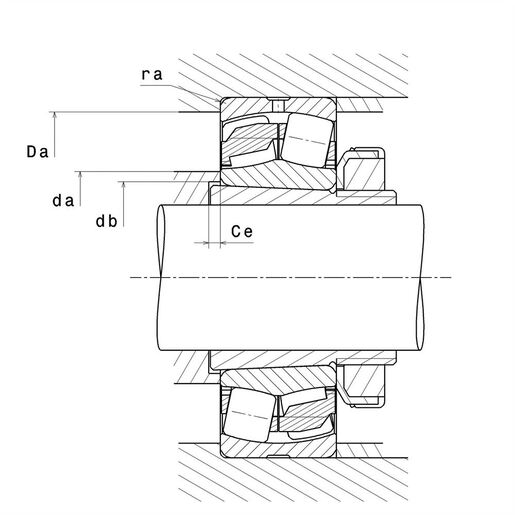

DIMENSIONS D'INSTALLATION
da max - Diamètre max épaulement BI0 mm
da min - Diamètre mini épaulement BI47 mm
db - Diamètre mini Passage Manchon44 mm
Ce - Longueur mini Passage Manchon5 mm
Da max - Diamètre max épaulement BE73 mm
ra max - Rayon max de raccordement arbre & logement1 mm
