22230EAKW33C4 - SNR

22230EAKW33C4

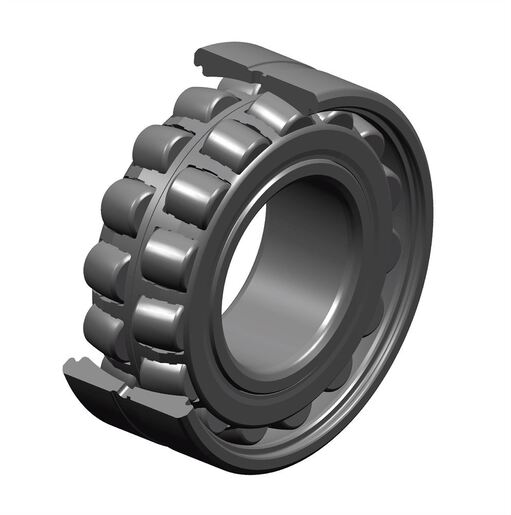

Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure, alésage conique 1:12

product label

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN-SNR offre en standard des performances d'endurance et de longévité inégalées.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

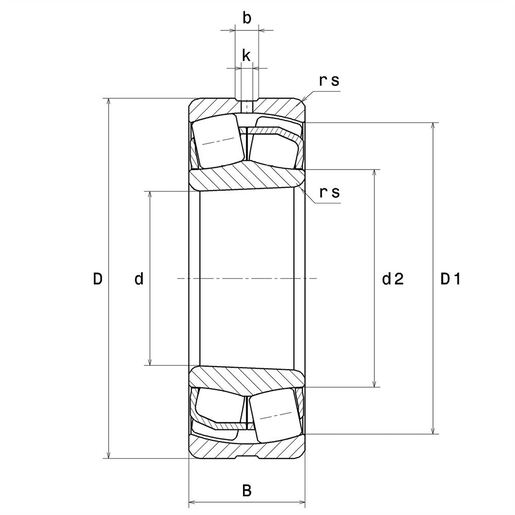

DEFINITION TECHNIQUE

Diamètre Intérieur (d) 150 mm
Diamètre Extérieur (D) 270 mm
Largeur du roulement ou de la bague intérieure (B) 73 mm
Diamètre ext. bague int. (d2) 177,3 mm
Diamètre int. bague ext. (D1) 241,1 mm
Rayon mini de Raccordement (rs) 3 mm
Nbr de trous de lubrification 3 ou 4
Largeur rainure (b) 15 mm
Diamètre trou (k) 7 mm
Référence du manchon associé H3130
Coef (e) 0.25
Coef charge axiale inférieur (Y1) 2.74
Coef charge axiale supérieur (Y2) 4.08
Coef charge statique axiale (Y0) 2.68
Classe de Jeu Radial C4
Masse 17,6 kg
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité charge dynamique (C) 1080 kN
Capacité Charge Statique (C0) 1220 kN
Charge limite à la fatigue (Cu) 118 kN
Vitesse thermique de référence (Nref) 2200 tr/min
Vitesse Limite Mécanique (Nlim) 3000 tr/min
Temp mini de Fonctionnement (Tmin) -40 °C
Temp maxi de Fonctionnement (Tmax) 200 °C

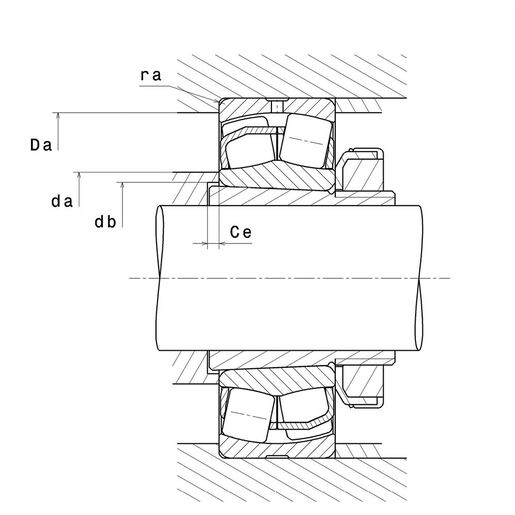

AJUSTEMENTS

Diamètre mini épaulement BI (da min) 164 mm
Diamètre mini Passage Manchon (db) 160 mm
Longueur mini Passage Manchon (Ce) 15 mm
Diamètre maxi épaulement BE (Da max) 256 mm
Rayon maxi de raccordement arbre & logement (ra max) 2,5 mm
