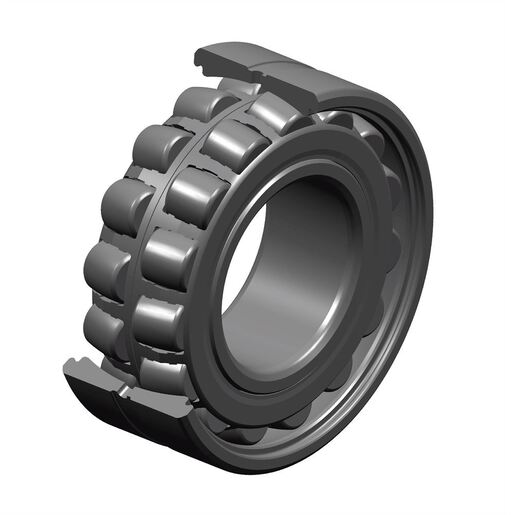

Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure, alésage conique 1:12
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information

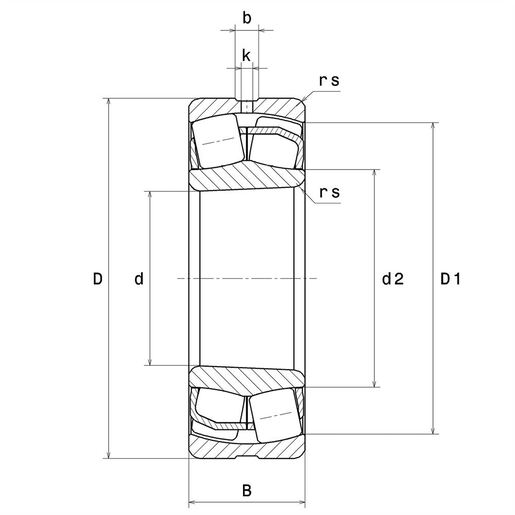

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 120 mm |
| D - Diamètre Extérieur | 180 mm |
| B - Largeur du roulement ou de la bague intérieure | 46 mm |
| d2 - Diamètre extérieur bague intérieure | 134 mm |
| D1 - Diamètre intérieur bague extérieure | 164,9 mm |
| rs - Rayon mini de Raccordement | 2 mm |
| Nb de trous de lubrification | 3 |
| b - Largeur rainure | 7,83 mm |
| k - Diamètre trou | 3,5 mm |
| Référence du manchon associé | H3024 |
| Classe de Jeu Radial | CN |
| Masse | 3,87 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 446 kN |
| C0 - Capacité Charge Statique | 577 kN |
| Cu - Charge limite à la fatigue | 62 kN |
| e - Coefficient | 0.22 |
| Y0 - Coefficient charge statique axiale | 3.07 |
| Y1 - Coefficient charge axiale inférieur | 3.14 |
| Y2 - Coefficient charge axiale supérieur | 4.67 |
| N ref - Vitesse thermique de référence | 3300 tr/min |
| N lim - Vitesse limite Mécanique | 3900 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 200 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence de passage sur bague extérieure (60 tr/min) | 11,151 Hz |
| BPFI - Fréquence de passage sur bague intérieure (60 tr/min) | 13,85 Hz |
| BSF - Fréquence de passage élément roulant (60 tr/min) | 9,062 Hz |
| BRF - Fréquence de rotation élément roulant (60 tr/min) | 4,531 Hz |
| FTF - Fréquence de rotation cage (60 tr/min) | 0,446 Hz |

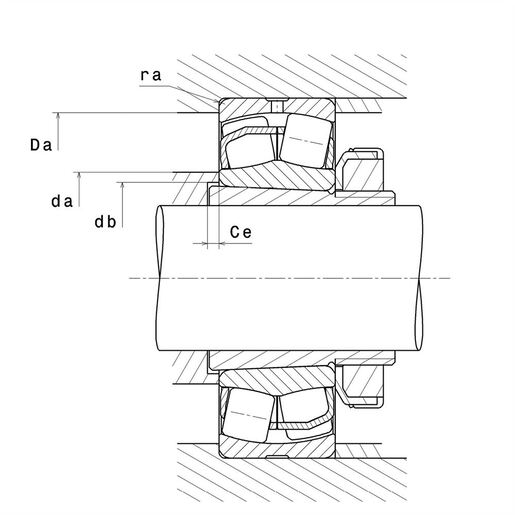

| DIMENSIONS D'INSTALLATION | |
|---|---|
| da max - Diamètre max épaulement BI | 0 mm |
| da min - Diamètre mini épaulement BI | 128,8 mm |
| db - Diamètre mini Passage Manchon | 127 mm |
| Ce - Longueur mini Passage Manchon | 7 mm |
| Da max - Diamètre max épaulement BE | 171,2 mm |
| ra max - Rayon max de raccordement arbre & logement | 2 mm |
