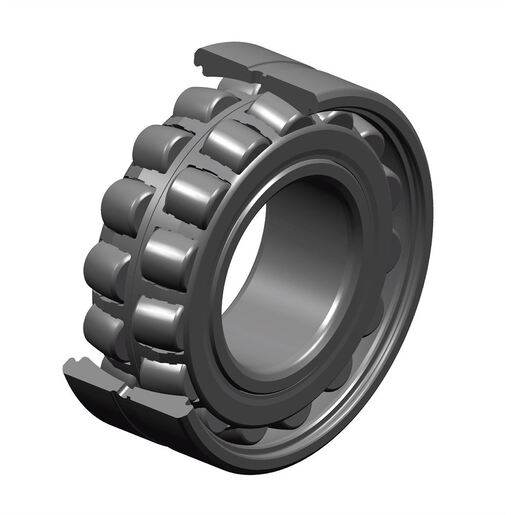

Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure, alésage conique 1:12
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN EUROPE offre en standard des performances d'endurance et de longévité inégalées.
Fichier 3D
Fiche technique

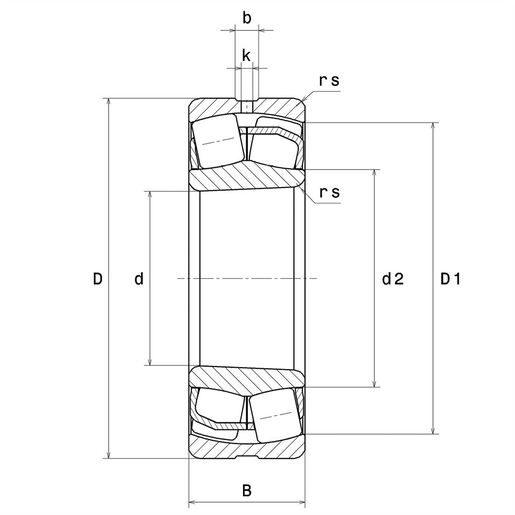

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 160 mm |
| D - Diamètre Extérieur | 270 mm |
| B - Largeur du roulement ou de la bague intérieure | 86 mm |
| d2 - Diamètre extérieur bague intérieure | 185,7 mm |
| D1 - Diamètre intérieur bague extérieure | 239,8 mm |
| rs - Rayon mini de Raccordement | 2,1 mm |
| Nb de trous de lubrification | 3 ou 4 |
| b - Largeur rainure | 13,7 mm |
| k - Diamètre trou | 6 mm |
| Référence du manchon associé | H3132 |
| Classe de Jeu Radial | C3 |
| Masse | 20,12 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 1220 kN |
| C0 - Capacité Charge Statique | 1580 kN |
| Cu - Charge limite à la fatigue | 152 kN |
| e - Coefficient | 0.29 |
| Y0 - Coefficient charge statique axiale | 2.3 |
| Y1 - Coefficient charge axiale inférieur | 2.35 |
| Y2 - Coefficient charge axiale supérieur | 3.5 |
| Nref - Vitesse thermique de référence | 1800 tr/min |
| Nlim - Vitesse limite Mécanique | 2400 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 200 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence propre BE (60 tr/min) | 9,113 Hz |
| BPFI - Fréquence propre BI (60 tr/min) | 11,887 Hz |
| FTF - Fréquence propre Cage (60 tr/min) | 0,434 Hz |
| BSF - Fréquence propre Corps Roulants (60 tr/min) | 7,308 Hz |
| AJUSTEMENTS | |
|---|---|
| da max - Diamètre max épaulement BI | 0 mm |
| da min - Diamètre mini épaulement BI | 172 mm |
| db - Diamètre mini Passage Manchon | 170 mm |
| Ce - Longueur mini Passage Manchon | 8 mm |
| Da max - Diamètre max épaulement BE | 258 mm |
| ra max - Rayon max de raccordement arbre & logement | 2 mm |
