Roulements à rotule sur rouleaux

23240EMKW33 - SNR

23240EMKW33

Roulement à rotule sur deux rangées de rouleaux, cage massive monobloc usinée, rainure et trous de lubrification sur bague extérieure, alésage conique 1:12

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.

Documentation

Product information

DEFINITION TECHNIQUE
MarqueSNR
d - Diamètre Intérieur200 mm
D - Diamètre Extérieur360 mm
B - Largeur du roulement ou de la bague intérieure128 mm
D1 - Diamètre intérieur bague extérieure314,8 mm
rs - Rayon mini de Raccordement4 mm
Nb de trous de lubrification3 ou 8
b - Largeur rainure18,77 mm
k - Diamètre trou9 mm
Référence du manchon associéH2340
Classe de Jeu RadialCN
Masse55,8 kg
undefined
PERFORMANCE PRODUIT
C - Capacité charge dynamique2250 kN
C0 - Capacité Charge Statique2840 kN
Cu - Charge limite à la fatigue253 kN

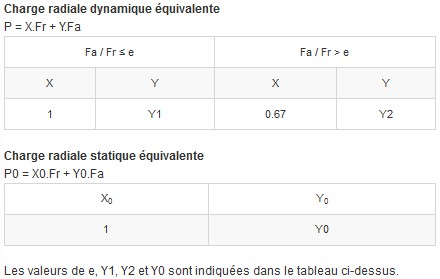

e - Coefficient0.34
Y0 - Coefficient charge statique axiale1.93
Y1 - Coefficient charge axiale inférieur1.98
Y2 - Coefficient charge axiale supérieur2.94
N ref - Vitesse thermique de référence1100 tr/min
N lim - Vitesse limite Mécanique1700 tr/min
Tmin - Température mini de Fonctionnement-40 °C
Tmax - Température max de Fonctionnement200 °C
FREQUENCES ROULEMENT
BPFO - Fréquence de passage sur bague extérieure (60 tr/min)7,621 Hz
BPFI - Fréquence de passage sur bague intérieure (60 tr/min)10,379 Hz
BSF - Fréquence de passage élément roulant (60 tr/min)6,212 Hz
BRF - Fréquence de rotation élément roulant (60 tr/min)3,106 Hz
FTF - Fréquence de rotation cage (60 tr/min)0,423 Hz
DIMENSIONS D'INSTALLATION
da max - Diamètre max épaulement BI0 mm
da min - Diamètre mini épaulement BI217 mm
db - Diamètre mini Passage Manchon216 mm
Ce - Longueur mini Passage Manchon19 mm
Da max - Diamètre max épaulement BE343 mm
ra max - Rayon max de raccordement arbre & logement3 mm
