24056EMK30W33 - SNR

24056EMK30W33

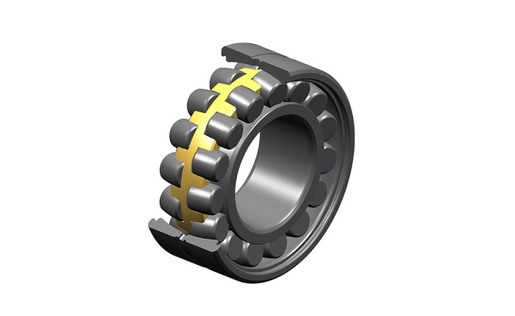

Roulement à rotule sur deux rangées de rouleaux, cage massive monobloc usinée, rainure et trous de lubrification sur bague extérieure, alésage conique 1:30

product label

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN-SNR offre en standard des performances d'endurance et de longévité inégalées.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

DEFINITION TECHNIQUE

Diamètre Intérieur (d) 280 mm
Diamètre Extérieur (D) 420 mm
Largeur du roulement ou de la bague intérieure (B) 140 mm
Diamètre int. bague ext. (D1) 377,4 mm
Rayon mini de Raccordement (rs) 4 mm
Nbr de trous de lubrification 8
Largeur rainure (b) 16,42 mm
Diamètre trou (k) 8 mm
Référence du manchon associé H24056
Coef (e) 0.3
Coef charge axiale inférieur (Y1) 2.25
Coef charge axiale supérieur (Y2) 3.34
Coef charge statique axiale (Y0) 2.2
Classe de Jeu Radial CN
Masse 64,9 kg
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité charge dynamique (C) 2720 kN
Capacité Charge Statique (C0) 4120 kN
Charge limite à la fatigue (Cu) 344 kN
Vitesse thermique de référence (Nref) 900 tr/min
Vitesse Limite Mécanique (Nlim) 1500 tr/min
Temp mini de Fonctionnement (Tmin) -40 °C
Temp maxi de Fonctionnement (Tmax) 200 °C

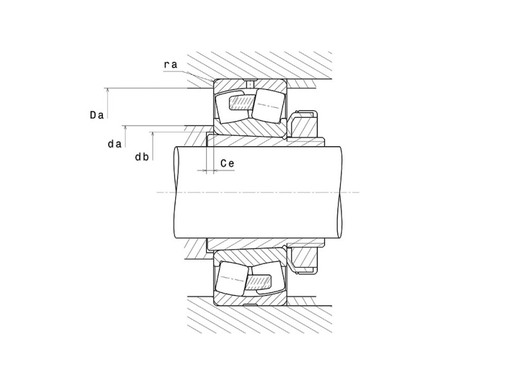

AJUSTEMENTS

Diamètre maxi épaulement BI (da max) 0 mm
Diamètre mini épaulement BI (da min) 294,6 mm
Diamètre maxi épaulement BE (Da max) 405,4 mm
Rayon maxi de raccordement arbre & logement (ra max) 3 mm
