24136EAW33C3 - SNR

24136EAW33C3

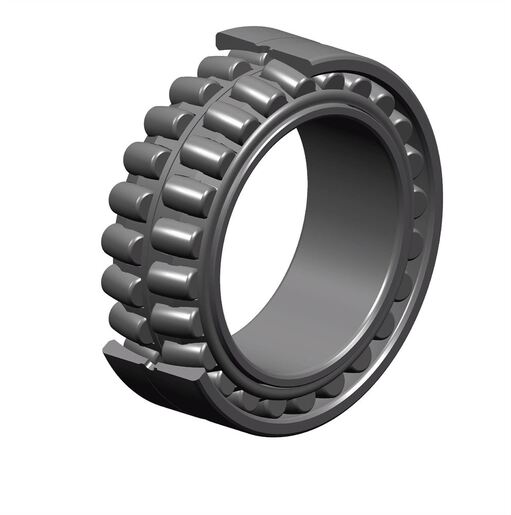

Roulement à rotule sur deux rangées de rouleaux, avec épaulement central sur bague intérieure, cage tôle, rainure et trous de lubrification sur bague extérieure

product label

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN-SNR offre en standard des performances d'endurance et de longévité inégalées.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

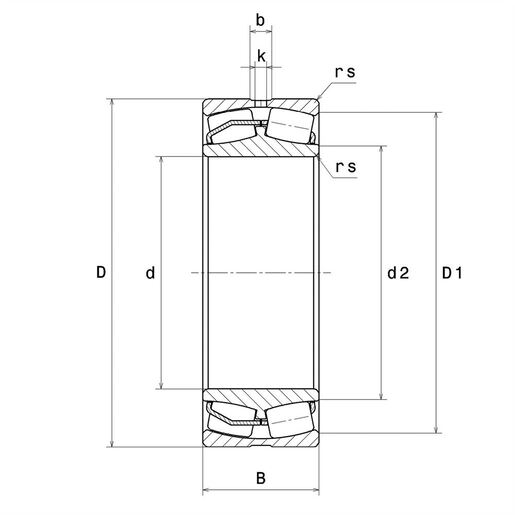

DEFINITION TECHNIQUE

Diamètre Intérieur (d) 180 mm
Diamètre Extérieur (D) 300 mm
Largeur du roulement ou de la bague intérieure (B) 118 mm
Diamètre ext. bague int. (d2) 200,8 mm
Diamètre int. bague ext. (D1) 260,4 mm
Rayon mini de Raccordement (rs) 3 mm
Nbr de trous de lubrification 3 ou 4
Largeur rainure (b) 14,12 mm
Diamètre trou (k) 6 mm
Coef (e) 0.38
Coef charge axiale inférieur (Y1) 1.78
Coef charge axiale supérieur (Y2) 2.66
Coef charge statique axiale (Y0) 1.74
Classe de Jeu Radial C3
Masse 33,9 kg
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité charge dynamique (C) 1550 kN
Capacité Charge Statique (C0) 2050 kN
Charge limite à la fatigue (Cu) 192 kN
Vitesse thermique de référence (Nref) 1200 tr/min
Vitesse Limite Mécanique (Nlim) 1700 tr/min
Temp mini de Fonctionnement (Tmin) -40 °C
Temp maxi de Fonctionnement (Tmax) 200 °C

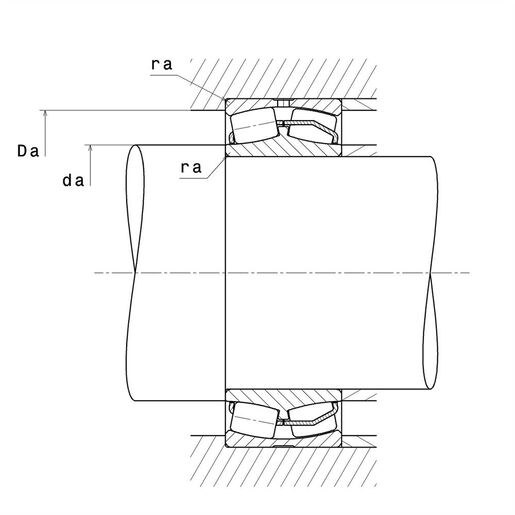

AJUSTEMENTS

Diamètre maxi épaulement BI (da max) 0 mm
Diamètre mini épaulement BI (da min) 194 mm
Diamètre maxi épaulement BE (Da max) 286 mm
Rayon maxi de raccordement arbre & logement (ra max) 2,5 mm
Product classification image
Calcul factors image
