24138EAW33 - SNR

24138EAW33

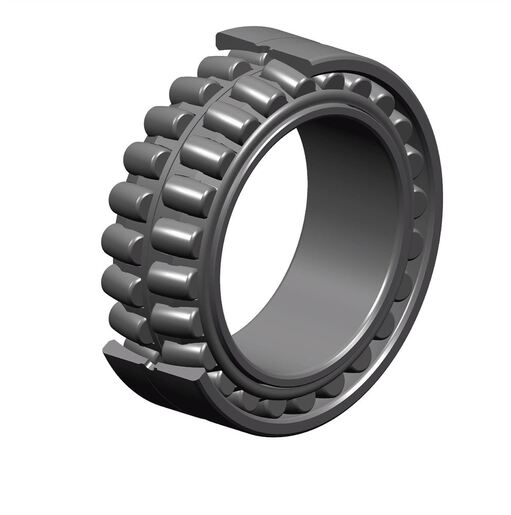

Roulement à rotule sur deux rangées de rouleaux, avec épaulement central sur bague intérieure, cage tôle, rainure et trous de lubrification sur bague extérieure

product label

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN-SNR offre en standard des performances d'endurance et de longévité inégalées.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

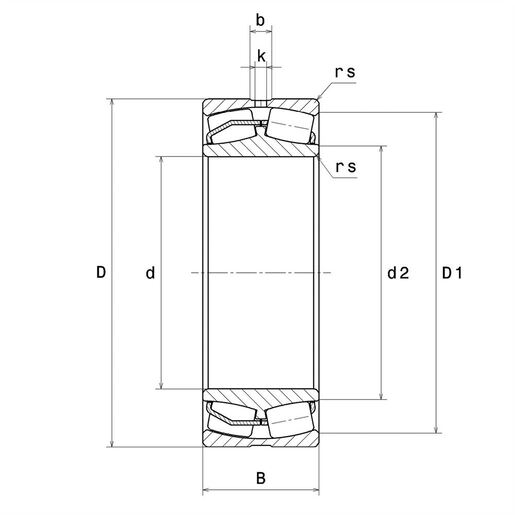

DEFINITION TECHNIQUE

Diamètre Intérieur (d) 190 mm
Diamètre Extérieur (D) 320 mm
Largeur du roulement ou de la bague intérieure (B) 128 mm
Diamètre ext. bague int. (d2) 213 mm
Diamètre int. bague ext. (D1) 277,9 mm
Rayon mini de Raccordement (rs) 3 mm
Nbr de trous de lubrification 3 ou 8
Largeur rainure (b) 14,16 mm
Diamètre trou (k) 6 mm
Coef (e) 0.38
Coef charge axiale inférieur (Y1) 1.76
Coef charge axiale supérieur (Y2) 2.62
Coef charge statique axiale (Y0) 1.72
Classe de Jeu Radial CN
Masse 42,1 kg
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité charge dynamique (C) 1850 kN
Capacité Charge Statique (C0) 2480 kN
Charge limite à la fatigue (Cu) 228 kN
Vitesse thermique de référence (Nref) 1100 tr/min
Vitesse Limite Mécanique (Nlim) 1600 tr/min
Temp mini de Fonctionnement (Tmin) -40 °C
Temp maxi de Fonctionnement (Tmax) 200 °C

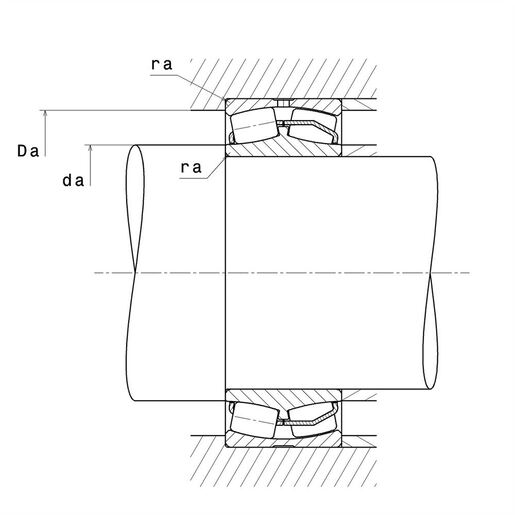

AJUSTEMENTS

Diamètre maxi épaulement BI (da max) 0 mm
Diamètre mini épaulement BI (da min) 204 mm
Diamètre maxi épaulement BE (Da max) 306 mm
Rayon maxi de raccordement arbre & logement (ra max) 2,5 mm
