Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information
| DEFINITION TECHNIQUE | |
|---|---|
| Marque | NTN |
| d - Diamètre Intérieur | 400 mm |
| D - Diamètre Extérieur | 650 mm |
| B - Largeur du roulement ou de la bague intérieure | 250 mm |
| d2 - Diamètre extérieur bague intérieure | 0 mm |
| D1 - Diamètre intérieur bague extérieure | 552 mm |
| rs - Rayon mini de Raccordement | 6 mm |
| Nb de trous de lubrification | 8 |
| b - Largeur rainure | 33 mm |
| k - Diamètre trou | 20 mm |
| Classe de Jeu Radial | CN |
| Masse | 329 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 5650 kN |
| C0 - Capacité Charge Statique | 10300 kN |
| Cu - Charge limite à la fatigue | 585 kN |
| e - Coefficient | 0.38 |
| Y0 - Coefficient charge statique axiale | 1.73 |
| Y1 - Coefficient charge axiale inférieur | 1.77 |
| Y2 - Coefficient charge axiale supérieur | 2.63 |
| N lim - Vitesse limite Lubrification huile | 560 tr/min |
| N lim - Vitesse limite Lubrification graisse | 430 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 120 °C |

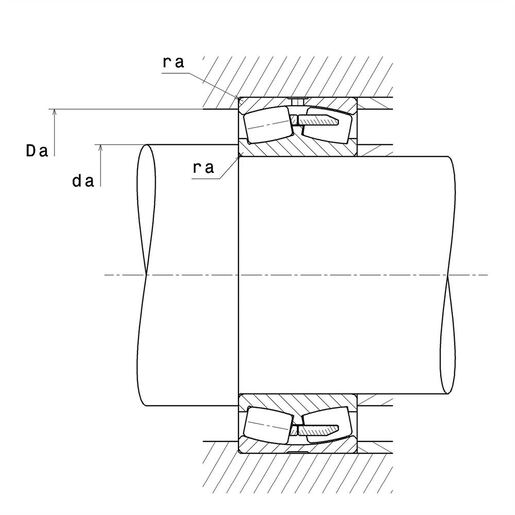

| DIMENSIONS D'INSTALLATION | |
|---|---|
| da min - Diamètre mini épaulement BI | 428 mm |
| Da max - Diamètre max épaulement BE | 622 mm |
| ra max - Rayon max de raccordement arbre & logement | 5 mm |
