Roulement à rouleaux coniques, cage tôle
Le roulement à rouleaux coniques à 1 rangée est disponible en cote métriques (normes ISO 355 et JIS B 1512) et en cote pouce (norme ABMA, série métriques J comprise). La version 1 rangée de la gamme roulements à rouleaux coniques est la plus utilisée et se monte généralement en opposition.
Fichier 3D
Fiche technique

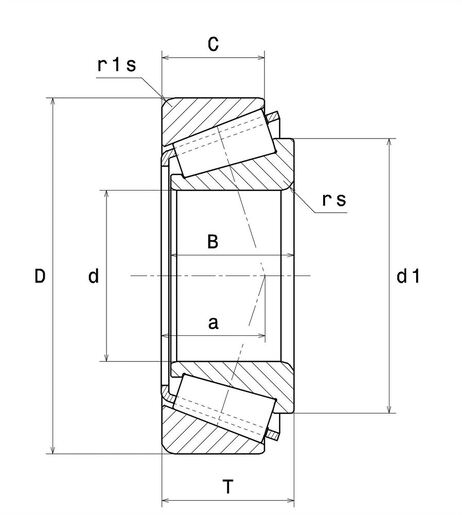

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | NTN |
| d - Diamètre Intérieur | 95 mm |
| D - Diamètre Extérieur | 170 mm |
| B - Largeur du roulement ou de la bague intérieure | 32 mm |
| C - Largeur de la bague extérieure | 27 mm |
| T - Largeur totale | 34,5 mm |
| d1 - Diamètre extérieur bague intérieure | 128 mm |
| a - Position Point Application Charges | 34 mm |
| rs - Rayon mini de Raccordement | 3 mm |
| r1s - Rayon mini de Raccordement | 2,5 mm |
| Masse | 3,12 kg |
| Libellé ISO355 | T3FB095 |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 250 kN |
| C0 - Capacité Charge Statique | 290 kN |
| Cu - Charge limite à la fatigue | 32,5 kN |
| A2 - Coefficient matière | 1 |
| e - Coefficient | 0.42 |
| Y0 - Coefficient charge statique axiale | 0.79 |
| Y2 - Coefficient charge axiale supérieur | 1.43 |
| Nlim - Vitesse limite Lubrification huile | 2800 tr/min |
| Nlim - Vitesse limite Lubrification graisse | 2100 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 120 °C |
| AJUSTEMENTS | |
|---|---|
| da max - Diamètre max épaulement BI | 110 mm |
| db min - Diamètre mini épaulement BI | 109 mm |
| Da min - Diamètre mini épaulement BE | 149 mm |
| Da max - Diamètre max épaulement BE | 158 mm |
| Db min - Diamètre mini épaulement BE | 159 mm |
| Ca - Dégagement mini Ca | 5 mm |
| Cb - Dégagement mini Cb | 7,5 mm |
| ra max - Rayon max de raccordement | 2,5 mm |
| r1a - Rayon max de raccordement | 2 mm |
