Roulement à rouleaux coniques, cage tôle
Le roulement à rouleaux coniques à 1 rangée est disponible en cote métriques (normes ISO 355 et JIS B 1512) et en cote pouce (norme ABMA, série métriques J comprise). La version 1 rangée de la gamme roulements à rouleaux coniques est la plus utilisée et se monte généralement en opposition.
Fichier 3D
Fiche technique
Spécification

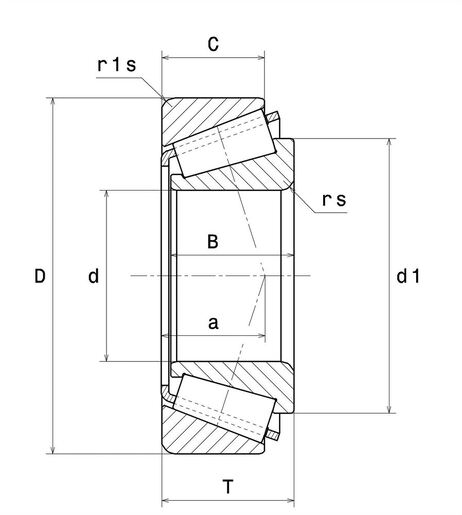

DEFINITION TECHNIQUE | |
|---|---|
| d - Diamètre Intérieur | 75 mm |
| D - Diamètre Extérieur | 160 mm |
| B - Largeur du roulement ou de la bague intérieure | 37 mm |
| C - Largeur de la bague extérieure | 31 mm |
| T - Largeur totale | 40 mm |
| d1 - Diamètre extérieur bague intérieure | 114,5 mm |
| a - Position Point Application Charges | 32 mm |
| rs - Rayon mini de Raccordement | 3 mm |
| r1s - Rayon mini de Raccordement | 2,5 mm |
| Masse | 3,61 kg |
| Libellé ISO355 | T2GB075 |
| Marque | NTN |
PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 283 kN |
| C0 - Capacité Charge Statique | 305 kN |
| Cu - Charge limite à la fatigue | 35 kN |
| A2 - Coefficient matière | 1 |
| e - Coefficient | 0.35 |
| Y0 - Coefficient charge statique axiale | 0.96 |
| Y2 - Coefficient charge axiale supérieur | 1.74 |
| Nlim - Vitesse limite Lubrification huile | 3200 tr/min |
| Nlim - Vitesse limite Lubrification graisse | 2400 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 120 °C |
| FTF - Fréquence propre Cage (60 t./min.) | 0,411 Hz |
| BSF - Fréquence propre Corps Roulants (60 t./min.) | 5,271 Hz |
| BPFO - Fréquence propre BE (60 t./min.) | 6,568 Hz |
| BPFI - Fréquence propre BI (60 t./min.) | 9,432 Hz |
AJUSTEMENTS | |
|---|---|
| da max - Diamètre max épaulement BI | 95 mm |
| db min - Diamètre mini épaulement BI | 89 mm |
| Da min - Diamètre mini épaulement BE | 139 mm |
| Da max - Diamètre max épaulement BE | 148 mm |
| Db min - Diamètre mini épaulement BE | 149 mm |
| Ca - Dégagement mini Ca | 4 mm |
| Cb - Dégagement mini Cb | 9 mm |
| ra max - Rayon max de raccordement | 2,5 mm |
| r1a - Rayon max de raccordement | 2 mm |
