3310A - SNR

3310A

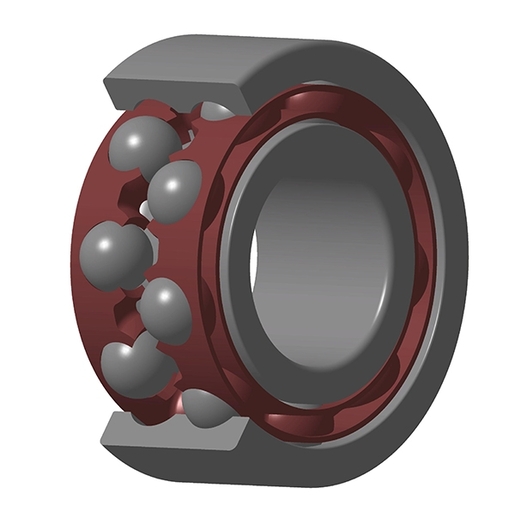

Roulement rigide à billes, contact oblique, deux rangées, cage polyamide, ouvert

Téléchargement

Fichier 3D

Fiche technique

Nous contacter

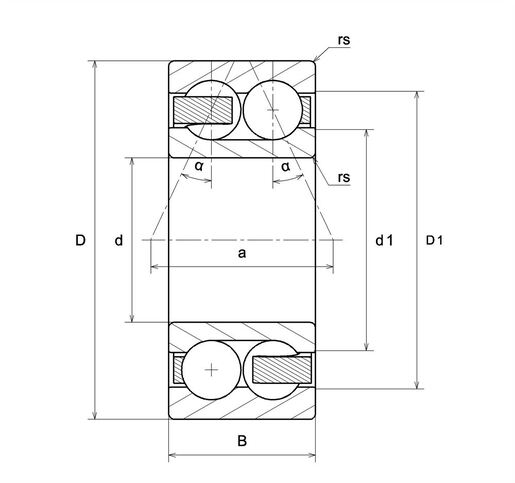

DEFINITION TECHNIQUE
MarqueSNR
d - Diamètre Intérieur50 mm
D - Diamètre Extérieur110 mm
B - Largeur du roulement ou de la bague intérieure44,4 mm
d1 - Diamètre extérieur bague intérieure68,3 mm
D1 - Diamètre intérieur bague extérieure89,6 mm
a - Position Point Application Charges55 mm
α - Angle de contact25 °
rs - Rayon mini de Raccordement2 mm
Classe de Jeu RadialCN
Classe de précisionP0
Masse1,6 kg
Product classification image
PERFORMANCE PRODUIT
C - Capacité charge dynamique78,4 kN
C0 - Capacité Charge Statique61,6 kN
Cu - Charge limite à la fatigue3,8 kN
f0 - Coefficient13.9
Nref - Vitesse thermique de référence5200 tr/min
Nlim - Vitesse limite Mécanique6000 tr/min
Tmin - Température mini de Fonctionnement-20 °C
Tmax - Température max de Fonctionnement120 °C
FREQUENCES ROULEMENT
BPFO - Fréquence propre BE (60 tr/min)3,196 Hz
BPFI - Fréquence propre BI (60 tr/min)4,804 Hz
FTF - Fréquence propre Cage (60 tr/min)0,399 Hz
BSF - Fréquence propre Corps Roulants (60 tr/min)4,324 Hz

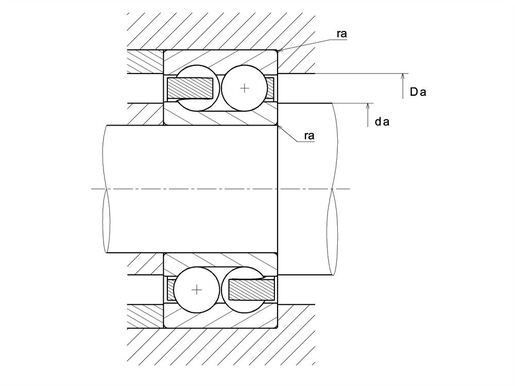

AJUSTEMENTS
da min - Diamètre mini épaulement BI59 mm
Da max - Diamètre max épaulement BE101 mm
ra max - Rayon max de raccordement arbre & logement2 mm
Product classification image
