Butées à billes simple effet

51117 - SNR

51117

Documentation

Product information

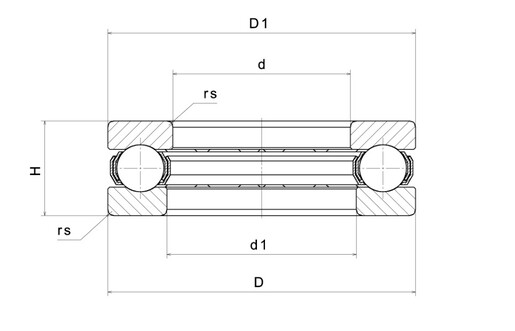

DEFINITION TECHNIQUE
MarqueSNR
d - Diamètre Intérieur85 mm
D - Diamètre Extérieur110 mm
D1 - Diamètre intérieur bague extérieure87 mm
d1 - Diamètre extérieur bague intérieure110 mm
T - Hauteur de butée19 mm
rs - Rayon mini de Raccordement1 mm
Masse0,442 kg
undefined
PERFORMANCE PRODUIT
Ca - Capacité charge axiale dynamique46 kN
C0a - Capacité charge axiale statique150 kN
Tmin - Température mini de Fonctionnement-40 °C
Tmax - Température max de Fonctionnement120 °C
FREQUENCES ROULEMENT
BPFO - Fréquence de passage sur bague extérieure (60 tr/min)16 Hz
BPFI - Fréquence de passage sur bague intérieure (60 tr/min)16 Hz
BSF - Fréquence de passage élément roulant (60 tr/min)11,167 Hz
BRF - Fréquence de rotation élément roulant (60 tr/min)5,584 Hz
FTF - Fréquence de rotation cage (60 tr/min)0,5 Hz

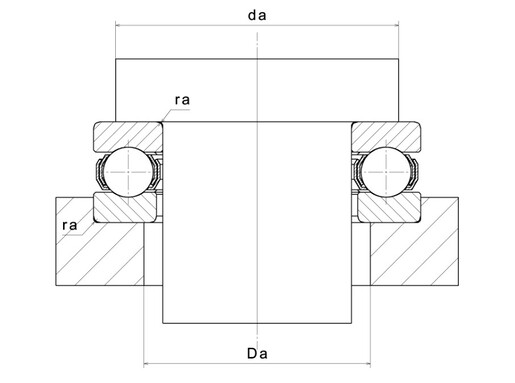

DIMENSIONS D'INSTALLATION
ra max - Rayon max de raccordement arbre & logement1 mm
Da max - Diamètre max épaulement BE95 mm
da min - Diamètre mini épaulement BI100 mm
