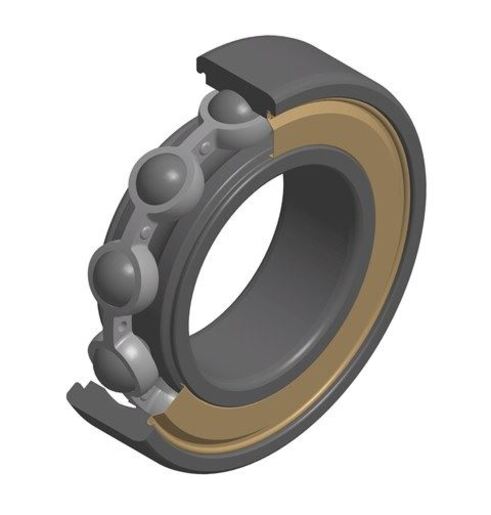

Roulement rigide à billes, contact radial, cage tôle, déflecteur d'un côté
Le roulement rigide à billes à une rangée est le roulement le plus populaire. Il est disponible sur une large plage dimensionnelle et se décline en un grand nombre d'options possibles : étanchéités avec déflecteurs ou joints, présence d'un segment d'arrêt, jeux variés, plusieurs types de cages...
Fichier 3D
Fiche technique
| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 75 mm |
| D - Diamètre Extérieur | 115 mm |

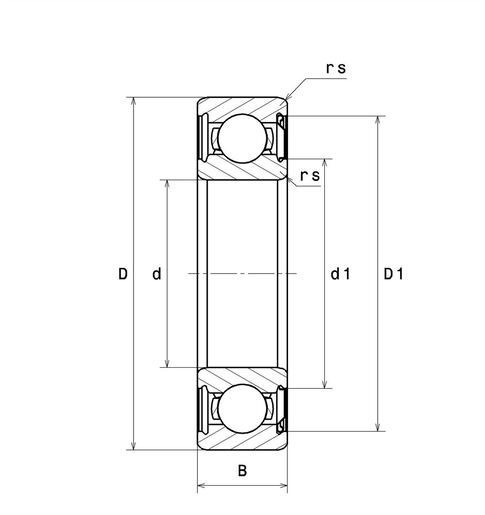

| B - Largeur du roulement ou de la bague intérieure | 20 mm |
| d1 - Diamètre extérieur bague intérieure | 83,5 mm |
| D1 - Diamètre intérieur bague extérieure | 105,8 mm |
| rs - Rayon mini de Raccordement | 1,1 mm |
| Classe de Jeu Radial | CN |
| Masse | 0,64 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 41,7 kN |
| C0 - Capacité Charge Statique | 33,6 kN |
| Cu - Charge limite à la fatigue | 1,53 kN |
| f0 - Coefficient | 15.8 |
| Nref - Vitesse thermique de référence | 6400 tr/min |
| Nlim - Vitesse limite Mécanique | 9400 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 120 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence propre BE (60 tr/min) | 6,56 Hz |
| BPFI - Fréquence propre BI (60 tr/min) | 8,44 Hz |
| FTF - Fréquence propre Cage (60 tr/min) | 0,437 Hz |
| BSF - Fréquence propre Corps Roulants (60 tr/min) | 7,854 Hz |
| AJUSTEMENTS | |
|---|---|

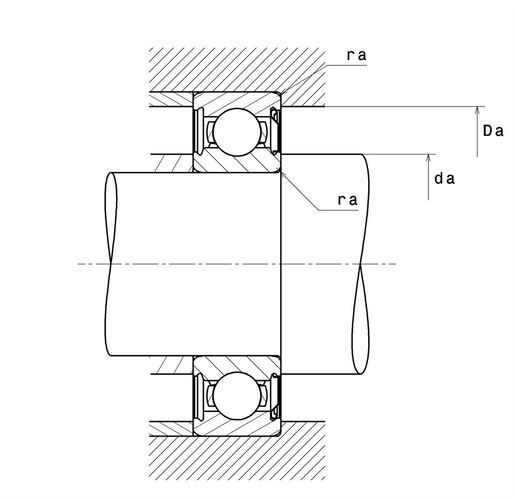

| da min - Diamètre mini épaulement BI | 81,5 mm |
| da max - Diamètre max épaulement BI | 83,5 mm |
| Da max - Diamètre max épaulement BE | 108,5 mm |
| ra max - Rayon max de raccordement arbre & logement | 1 mm |
