Roulement rigide à billes, contact radial, cage tôle, rainure pour anneau d'arrêt sur diamètre extérieur, joints frottants des deux côtés
Le roulement rigide à billes à une rangée est le roulement le plus populaire. Il est disponible sur une large plage dimensionnelle et se décline en un grand nombre d'options possibles : étanchéités avec déflecteurs ou joints, présence d'un segment d'arrêt, jeux variés, plusieurs types de cages...
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information

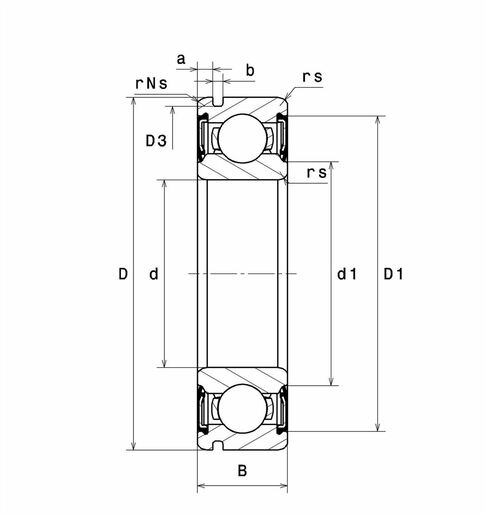

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 25 mm |
| D - Diamètre Extérieur | 52 mm |
| B - Largeur du roulement ou de la bague intérieure | 15 mm |
| d1 - Diamètre extérieur bague intérieure | 31,8 mm |
| D1 - Diamètre intérieur bague extérieure | 49,2 mm |
| a min - Position mini rainure | 2,31 mm |
| a max - Position max rainure | 2,46 mm |
| rs - Rayon mini de Raccordement | 1 mm |
| rNs - Rayon mini de Raccordement | 0,5 mm |
| D3 - Diamètre max fond de la rainure | 49,73 mm |
| b min - Largeur mini rainure | 1,35 mm |
| b max - Largeur max rainure | 1,65 mm |
| r0 max - Rayon max fond de rainure | 0,4 mm |
| Classe de Jeu Radial | CN |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 13,8 kN |
| C0 - Capacité Charge Statique | 7,9 kN |
| Cu - Charge limite à la fatigue | 0,45 kN |
| f0 - Coefficient | 13.9 |
| N lim - Vitesse limite Lubrification graisse | 8200 tr/min |
| N lim - Vitesse limite Mécanique | 9000 tr/min |
| Tmin - Température mini de Fonctionnement | -30 °C |
| Tmax - Température max de Fonctionnement | 120 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence de passage sur bague extérieure (60 tr/min) | 3,585 Hz |
| BPFI - Fréquence de passage sur bague intérieure (60 tr/min) | 5,415 Hz |
| BSF - Fréquence de passage élément roulant (60 tr/min) | 4,715 Hz |
| FTF - Fréquence de rotation cage (60 tr/min) | 0,398 Hz |

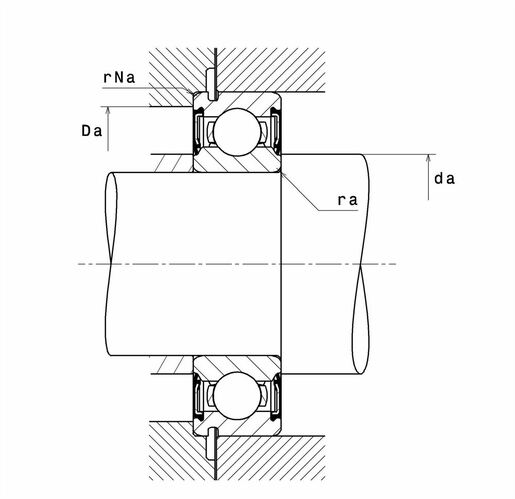

| DIMENSIONS D'INSTALLATION | |
|---|---|
| da min - Diamètre mini épaulement BI | 30 mm |
| da max - Diamètre max épaulement BI | 31,8 mm |
| Da max - Diamètre max épaulement BE | 47 mm |
| ra max - Rayon max de raccordement arbre & logement | 1 mm |
| rNa max - Rayon max de raccordement côté ségment | 0,5 mm |
| Db min - Diamètre mini logement segment d'arrêt | 58,5 mm |
