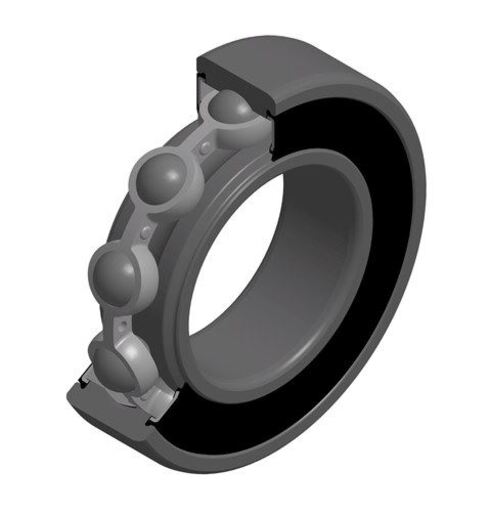

Roulement rigide à billes, contact radial, cage tôle, joints frottants des deux côtés
Le roulement rigide à billes à une rangée est le roulement le plus populaire. Il est disponible sur une large plage dimensionnelle et se décline en un grand nombre d'options possibles : étanchéités avec déflecteurs ou joints, présence d'un segment d'arrêt, jeux variés, plusieurs types de cages...
Fichier 3D
Fiche technique
| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |

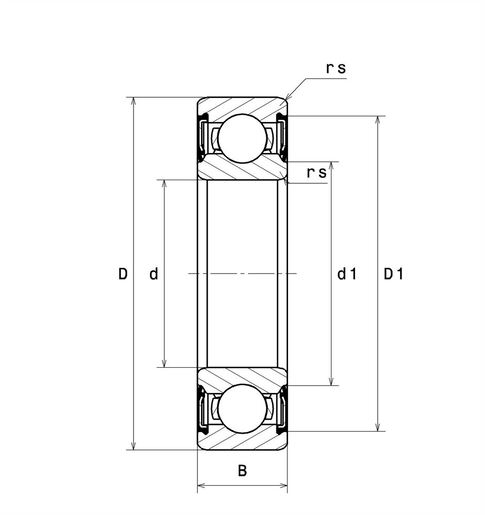

| d - Diamètre Intérieur | 80 mm |
| D - Diamètre Extérieur | 140 mm |
| B - Largeur du roulement ou de la bague intérieure | 26 mm |
| d1 - Diamètre extérieur bague intérieure | 93,4 mm |
| D1 - Diamètre intérieur bague extérieure | 127,5 mm |
| rs - Rayon mini de Raccordement | 2 mm |
| Classe de Jeu Radial | CN |
| Masse | 1,42 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 76,6 kN |
| C0 - Capacité Charge Statique | 53 kN |
| Cu - Charge limite à la fatigue | 2,3 kN |
| f0 - Coefficient | 14.6 |
| Nlim - Vitesse limite Mécanique | 3100 tr/min |
| Tmin - Température mini de Fonctionnement | -30 °C |
| Tmax - Température max de Fonctionnement | 120 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence propre BE (60 tr/min) | 4,134 Hz |
| BPFI - Fréquence propre BI (60 tr/min) | 5,866 Hz |
| FTF - Fréquence propre Cage (60 tr/min) | 0,413 Hz |
| BSF - Fréquence propre Corps Roulants (60 tr/min) | 5,601 Hz |
| AJUSTEMENTS | |
|---|---|
| da min - Diamètre mini épaulement BI | 89 mm |
| da max - Diamètre max épaulement BI | 54,5 mm |
| Da max - Diamètre max épaulement BE | 131 mm |
| ra max - Rayon max de raccordement arbre & logement | 2 mm |
