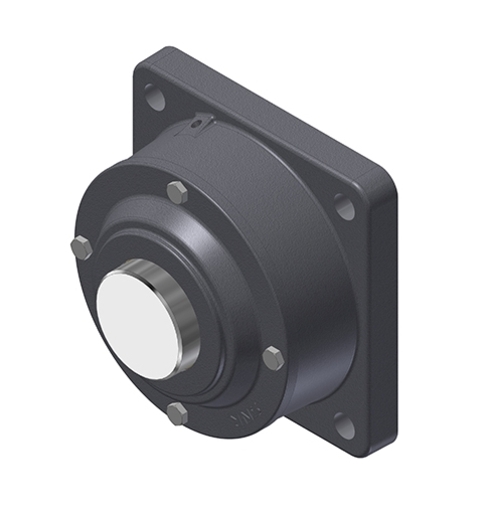

Paliers applique pour roulements sur manchon de serrage, fabrication en fonte ductile, pour lubrification à la graisse
Corps de palier appliques en fonte grise ou ductilepour arbre traversant ou bout d'arbre.
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information

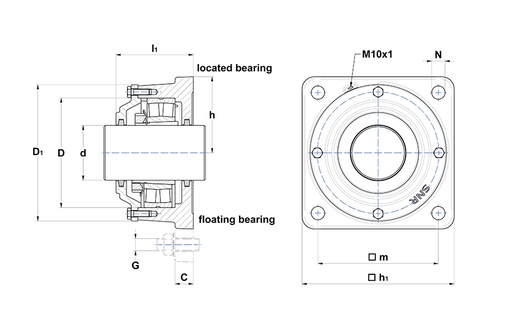

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre intérieur | 100 mm |
| D1 - Diamètre extérieur couvercle | 246 mm |
| a - Longueur logement | 270 mm |
| c - Hauteur embase logement | 30 mm |
| h - Hauteur au centre du roulement | 135 mm |
| l1 - Largeur logement entre couvercles | 137 mm |
| m - Distance trou de fixation (longueur) | 219 mm |
| N - Diamètre trou de fixation | 22 mm |
| D - Diamètre extérieur roulement | 200 mm |
| Masse | 21,5 kg |
| Matériau de logement | grey cast |
| ECROUS | |
|---|---|
| G - Boulons de fixation | M20 |
| Couple recommandé boulons de fixation | 290 N-m |
| Boulons du chapeau | M10x30 |
| Couple recommandé boulons du chapeau | 35 N-m |
| COMPOSANTS ASSOCIÉS - GÉNÉRAL | |
|---|---|
| Bande de feutre | FS 12 x 10 x 390 |
| COMPOSANTS ASSOCIES - OPTION 1 | |
|---|---|
| Roulement | 1222 K C3 |
| Manchon de serrage | H222 |
| Bague de fixation (x2) | FR200x12,5x5 |
| COMPOSANTS ASSOCIES - OPTION 2 | |
|---|---|
| Roulement | 2222 K C3 |
| Manchon de serrage | H322 |
| Bague de fixation (x1) | FR200x10x5 |
| COMPOSANTS ASSOCIES - OPTION 3 | |
|---|---|
| Roulement | 22222 K |
| Manchon de serrage | H322 |
| Bague de fixation (x1) | FR200x10x5 |
