BBES16LUU - SNR

BBES16LUU

Les douilles à billes fermées permettent des mouvements linéaires précis et à faible frottement sur des arbres en acier trempé en porte-à-faux.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

DEFINITION TECHNIQUE

Design type BBE
Categorie de douille à billes Standard ball bushings, closed
Marque SNR
Standard ISO dimension
Nombre de joints 2
Material outer cylinder or steel segments X105CrMo17
Material Cage PA
Rempli de graisse no
Diamètre Intérieur (d) 16 mm
Tolérance diamètre Intérieur (d) 0,011/-0,001
Diamètre Extérieur (D) 26 mm
Tolérance diamètre Extérieur (D) 0/-0,011
Longueur (L) 68 mm
Tolérance Longueur (L) 0/-0,3
L1 49,8 mm
L1 tolerance 0/-0,3
Diamètre (D1) 24,9 mm
L2 1,3 mm
Number of ball rows 4
Masse 0,115 kg

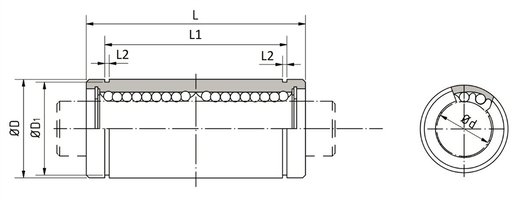

Product classification image

PERFORMANCE PRODUIT

Cmin 0,71 kN
Cmax 1,004 kN
C0min 1,78 kN
C0max 2,517 kN
Temp mini de Fonctionnement (Tmin) -20 °C
Temp maxi de Fonctionnement (Tmax) 80 °C
