Les douilles à billes superposées se distinguent par leur capacité à compenser des défauts d'alignement jusqu'à ±0,5°. Les douilles à billes superposées sont disponibles en version fermée ou ouverte.
Fichier 3D
Fiche technique
| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| Type de conception | BBET |
| Categorie de douille à billes | Douilles à billes série auto-alignante, fermée |
| Standard | Dimensions ISO |
| Nombre de joints | 2 |
| Matière cylindre extérieur ou segments acier | 100Cr6 |
| Matière de la cage | PA |
| Graissage initial | Non |
| Regraissable | Oui |
| Trou de fixation | Oui |

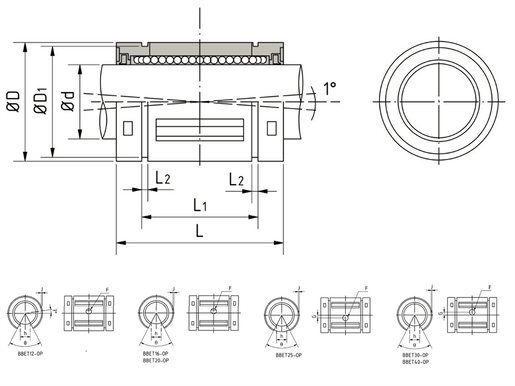

| d - Diamètre Intérieur | 12 mm |
| d - Tolérance diamètre Intérieur | 0,008/0 |
| D - Diamètre Extérieur | 22 mm |
| L - Longueur | 32 mm |
| L - Tolérance Longueur | 0,2/-0,2 |
| L1 | 22,9 mm |
| Tolérance L1 | 0/-0,2 |
| D1 - Diamètre | 21 mm |
| L2 | 1,3 mm |
| E | 6,5 mm |
| Alpha | 66 ° |
| Diamètre F H11 | 3 mm |
| J | 0,7 mm |
| Nombre de rangées de billes | 4 |
| Masse | 0,017 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| Cmin | 1,02 kN |
| Cmax | 1,02 kN |
| C0min | 1,29 kN |
| C0max | 1,29 kN |
| Crev pour OP | 550.8 |
| C0rev pour OP | 696.6 |
| Tmin - Température mini de Fonctionnement | -20 °C |
| Tmax - Température max de Fonctionnement | 80 °C |
