Les douilles à billes superposées se distinguent par leur capacité à compenser des défauts d'alignement jusqu'à ±0,5°. Les douilles à billes superposées sont disponibles en version fermée ou ouverte.
Fichier 3D
Fiche technique

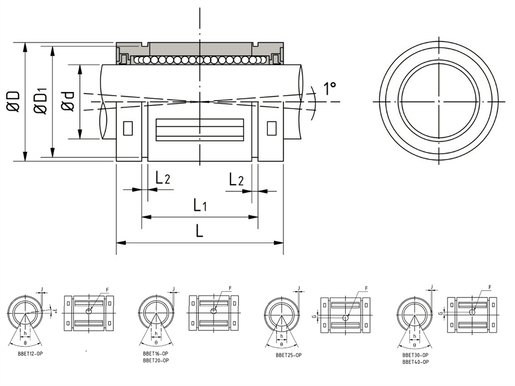

Spécification
DEFINITION TECHNIQUE | |
|---|---|
| Type de conception | BBET |
| Categorie de douille à billes | Douilles à billes série auto-alignante, fermée |
| Marque | SNR |
| Standard | Dimensions ISO |
| Nombre de joints | 2 |
| Matière cylindre extérieur ou segments acier | 100Cr6 |
| Matière de la cage | PA |
| Graissage initial | no |
| Trou de fixation | yes |
| Regraissable | yes |
| d - Diamètre Intérieur | 25 mm |
| d - Tolérance diamètre Intérieur | 0,011/-0,001 |
| D - Diamètre Extérieur | 40 mm |
| L - Longueur | 58 mm |
| L - Tolérance Longueur | 0,2/-0,2 |
| L1 | 44,1 mm |
| Tolérance L1 | 0/-0,3 |
| D1 - Diamètre | 37,5 mm |
| L2 | 1,85 mm |
| E | 11,5 mm |
| Alpha | 57 ° |
| Diamètre F H11 | 3 mm |
| G | 1,5 mm |
| J | 1,5 mm |
| Nombre de rangées de billes | 5 |
| Masse | 0,103 kg |
PERFORMANCE PRODUIT | |
|---|---|
| Cmin | 3,78 kN |
| Cmax | 3,78 kN |
| C0min | 4,72 kN |
| C0max | 4,72 kN |
| Crev pour OP | 2154.6 |
| C0rev pour OP | 2690.4 |
| Tmin - Température mini de Fonctionnement | -20 °C |
| Tmax - Température max de Fonctionnement | 80 °C |
