Les douilles à billes superposées se distinguent par leur capacité à compenser des défauts d'alignement jusqu'à ±0,5°. Les douilles à billes superposées sont disponibles en version fermée ou ouverte.
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information
| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| Type de conception | BBET |
| Categorie de douille à billes | Super ball bushings, closed |
| Standard | ISO dimension |
| Nombre de joints | 2 |
| Matière cylindre extérieur ou segments acier | 100Cr6 |
| Matière de la cage | PA |
| Graissage initial | Non/No |
| Regraissable | Oui/Yes |
| Trou de fixation | Oui/Yes |

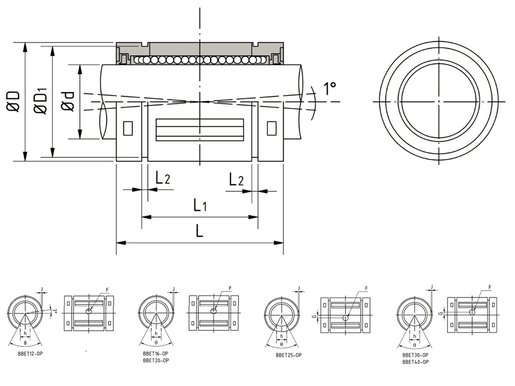

| d - Diamètre Intérieur | 40 mm |
| d - Tolérance diamètre Intérieur | 0,013/-0.002 |
| D - Diamètre Extérieur | 62 mm |
| L - Longueur | 80 mm |
| L - Tolérance Longueur | 0,2/-0,2 |
| L1 | 60,6 mm |
| Tolérance L1 | 0/-0,3 |
| D1 - Diamètre | 59 mm |
| L2 | 2,15 mm |
| E | 19,5 mm |
| Alpha | 56 ° |
| Diamètre F H11 | 3 mm |
| G | 1,5 mm |
| J | 2,4 mm |
| Nombre de rangées de billes | 5 |
| Masse | 0,275 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| Cmin | 6,59 kN |
| Cmax | 6,59 kN |
| C0min | 8,23 kN |
| C0max | 8,23 kN |
| Crev pour OP | 3756.3 |
| C0rev pour OP | 4691.1 |
| Tmin - Température mini de Fonctionnement | -20 °C |
| Tmax - Température max de Fonctionnement | 80 °C |
