CES206-19 - SNR

CES206-19

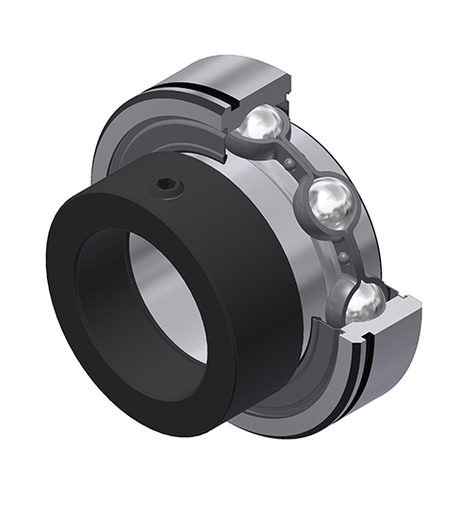

Diamètre extérieur cylindrique, fixation par bagues excentriques, joint à une lèvre

Les roulements inserts pour paliers auto-aligneurs, sont proposés avec différents choix de supports pour un assemblage facilité.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

DEFINITION TECHNIQUE

a - Distance entre les rainures BE 3,18 mm
b - Largeur rainure BE 1,9 mm
B - Largeur Bague Intérieure 23,8 mm
B1 - Largeur total BI (avec collier excentrique / manchon) 35,7 mm
B2 - Largeur collier excentrique / écrou + rondelle manchon 15,9 mm
C - Largeur Bague Extérieure 16 mm
d - Diamètre arbre 30,163 mm
d1 - Diamètre extérieur du collier excentrique / écrou du manchon 44,5 mm
D - Diamètre extérieur BE 62 mm
G - Taille vis de réglage 5/16-24UNF
m - Distance vis de réglage 6 mm
N1 - Diamètre rainure BE 59,61 mm
r - Rayon Bague Intérieure 1
S - Distance centre du chemin roulement à la face de la BI (côté opposé système de blocage) 8 mm
SW - Taille clé 3,969 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

C - Capacité de charge dynamique 19,5 kN
C0 - Capacite de charge statique 11,2 kN
Température min de fonctionnement -20 °C
Température max de fonctionnement 100 °C

AUTRES FONCTIONNALITES

Masse 0,31 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
